    汽车动力变革中的内燃机发展趋势

    发表于:2019-08-26
    阅读:5707
    评论:0

     来源:同济智能汽车研究所 混合动力研究组:韩志玉教授、吴振阔博士、高晓杰博士



    编者按 未来30年汽车动力将如何变革?此变革中内燃机又将何去何从?本文在总结了过去30年汽油机技术的进步和近20年汽车动力的变革后,或许能为我们部分廓清上述问题。 文章结论性观点如下:(1)过去30年,轻型汽车汽油机技术取得长足进步——汽油机产品在动力性、燃油经济性和排放控制方面获得全方位提高。其中,动力性提高67%以上,热效率提高8个百分点,提高幅度为20%以上。中国轻型汽车排放标准从国1到国6,有害排放物降低80%以上。(2)未来30年内燃机仍将起到关键作用,至少60%以上轻型汽车需要一个内燃机。(3)内燃机在轻型汽车动力中的地位将逐渐发生变化。一方面,从内燃机单独驱动逐渐演变为内燃机和电机共同驱动,其作用变化类似于从“独唱”变为“二重唱”。另一方面,内燃机在整车性能上所起到的关键作用将下降,从一个“核心”部件变成“关键”部件,成为一个通用产品,商业模式可能发生变化。(4)结合混合动力系统应用可充分利用发动机的高效率区域。混动系统,特别是增程混合动力系统,要求内燃机运行范围变窄,有必要开发混合动力专用发动机,进一步提高其热效率、简化机构、降低成本。(5)未来汽油机热效率(特别是实际运行时的热效率)将大幅度提高,通过多种技术手段的应用,商业化产品有望实现45%的热效率。(6)汽车燃用天然气可大幅度降低CO2排放。车用动力将根据地域形成“油、电、气”的多元格局。

    摘要:总结了过去30年轻型车用汽油机技术与产品的进步以及近20年汽车动力多元化(包括混合动力、纯电动、燃料电池等)的变革趋势,展望了内燃机在此变革中的发展趋势。在过去30年,汽油机技术取得了长足的进步;汽油机产品在动力性、燃油经济性、排放控制方面获得了全方位的大幅度提高。对动力技术多元化的分析指出内燃机在汽车动力中仍将起到关键作用,未来30年里至少60%以上的轻型汽车仍然需要使用内燃机。但是,内燃机的地位将逐步发生变化。汽车动力将从内燃机单独驱动的“独唱”逐渐演变为内燃机和电机共同驱动的“二重唱”。轻型车用汽油发动机未来发展的重点包括开发混合动力专用发动机、提高发动机热效率和应用低碳燃料(如天然气)等。最后,探讨了提高汽油机热效率至45%的技术手段。

    关键词 : 汽车动力;内燃机;汽油机;热效率;电动化

    前言

    汽油机是轻型汽车(包括乘用车和轻型商用车)的主要动力。在过去的30年里,世界发达国家和中国的汽车发动机技术和产品都取得了长足的进步。笔者结合亲身经历,讨论近30年国内外车用汽油机技术和产品的进步,总结近20年汽车动力多元化的发展趋势,并展望未来在轻型汽车动力变革中的内燃机发展。由于柴油机制造成本高,且需要复杂的后处理系统来满足日益严格的排放标准,因此柴油机在中国轻型车上应用较少,欧洲国家的应用也会逐步减少,所以本文集中在汽油机方面的讨论。

    1.近30年车用汽油机技术和产品的进步

    为了理清汽油机技术发展的基本线路,有必要对发动机的工作过程做一个简要概述。图1给出了发动机基本工作过程的示意图。



    图1 发动机工作过程示意图

    进气系统及燃油供给系统将空气和燃料分别引入到发动机内并形成空气–燃料混合气,混合气在发动机燃烧室内被点燃并发生燃烧,带动曲轴旋转对外输出动力。随着燃烧产生的产物有H2O、CO2以及空气中没有参与反应的N2,同时也伴有少量CO、HC、NOx和颗粒物等有害排放物。因此,对发动机工作过程的改善一般应遵循如下原则:

    1) 最大程度地提高动力输出以及其与燃料输入的比值,即提高动力性及燃油经济性;

    2) 依法合规降低有害排放物;

    3) 降低CO2排放(碳排放)。

    从图1可以看出,理论上要改善发动机就要改善燃料的供给、空气进气、燃烧、有害排放物的生成及其后处理。在过去的30年里,发动机技术正是在上述这几个方面取得了很大进步,从而带来了发动机性能的显著提高,即上述第1和2项取得了进步。需要指出的是,目前对于CO2的降低,即上述第3项,主要是通过降低油耗来实现,基本没有出台专门降低CO2排放的措施和法规。本文在后面的讨论中将按燃料供给、空气进气、燃烧和有害排放物控制的线条展开讨论。

    为深刻理解发动机技术发展背后的原理支撑,先对发动机原理进行简要分析。以发动机平均有效压力和热效率为主线对影响发动机动力性及经济性的主要因素进行分析。

    发动机的缸内平均有效压力与其输出扭矩成正比,提高平均有效压力将提高发动机的扭矩输出。平均有效压力为[1,2]

    其中:ηV为充气效率,ηC为燃烧效率,ηi为指示热效率,ηm为机械效率,αAF为空燃比,Pa、Ta、R分别为参考状态下的气体压力、温度及气体常数,QLHV为燃料低热值。

    为提高发动机的扭矩输出,要考虑式(1)中各影响因素。采用较大的空燃比(大于当量空燃比),即稀薄燃烧,有利于提高指示热效率(即降低燃料耗率),但将直接影响发动机的输出扭矩。考虑到这个因素和排放控制,汽油机基本工作在当量空燃比附近,其变化范围较小。因此提高汽油机的动力输出,可从提高充气效率、燃烧效率、指示热效率、机械效率入手。其中,提高充气效率的效果尤为显著。

    提高汽油机的热效率可以从理论热效率入手。汽油机理想循环为奥拓循环(Otto cycle),其热效率为[1,2]:

    其中:ηi为指示热效率,ε为压缩比,n为过程指数。增大压缩比或过程指数均可以提高热效率。汽油机压缩比提高到一定程度将受到爆震燃烧的限制,采用可变压缩比技术是提高发动机热效率同时避免爆震的最佳技术方案之一。

    1.1 汽油机技术的进步

    由于汽油机功率密度较高、振动噪声小、成本较低且污染物控制比柴油机容易,因此广泛应用在轻型车上。汽油机一般采用火花塞点燃汽油与空气的预混合气,继而产生火焰传播,燃烧做功。汽油机混合气的制备对汽油机的性能影响很大,因此汽油机技术的发展离不开与混合气制备密切相关的进气和燃油喷射技术的发展。

    1.1.1  进气技术的发展

    从式(1)可知,为提高发动机动力性,可以通过提高发动机的充气效率来实现。提高汽油机充气效率的进气技术包括:采用4气门、可变进气管长度、可变进气正时(variable valve timing, VVT)、可变进气升程(variable valve lift, VVL)以及废气涡轮增压等技术,其中涡轮增压技术是当前提升汽油机动力性的主要手段。

    涡轮增压技术可以利用废气能量驱动涡轮带动压气机工作,提升进气压力,提高发动机的充气量,继而大幅提升汽油机的动力性[3-4]。由于动力性的提升,汽车可在保持与原有自然吸气发动机相同动力性的情况下,采用较小排量的涡轮增压发动机,利于发动机小型化和轻量化。小型化可以有效降低燃油消耗量及有害物的排放量,做到节能、减排。因此,增压小型化也成为现今车用汽油机的主流趋势。但是,采用涡轮增压技术也存在一些问题[5]。由于进气压力和温度的增加,会导致压缩终了的缸内温度升高和压力增加,以及发动机热负荷增加,使发动机爆震倾向增大。一般可通过进气中冷、提高燃油辛烷值、降低压缩比、推迟点火角、加浓混合气、废气再循环(exhaust gas recirculation, EGR)等技术手段来抑制爆震。

    1.1.2   燃油喷射技术的发展

    早期汽油机通过化油器实现汽油供给, 到20世纪80年代初期随着电子控制技术的兴起,开始普遍采用汽油气道喷射技术(port fuel injection, PFI),从单点喷射到各缸多点喷射技术。到20世纪90年代中期,缸内直接喷射技术(gasoline direct injection,GDI)得到了商业化应用。尽管几十年前人们几次尝试推出汽油直喷技术的产品(例如福特汽车公司的PROCO),直到1996年日本三菱汽车公司率先在市场上推出直喷分层燃烧的汽油机汽车产品,才开启了现代汽油直喷喷射技术的时代,经过10多年的发展,废气涡轮增压当量均质混合气直喷汽油机技术在国内外基本普及。

    为满足日益严格的排放标准,人们一直在改善燃油雾化和喷射控制,缸内直喷技术经历了从伞喷到多孔喷油器,喷射压力从10 MPa到35 MPa,每循环单次喷射到多次喷射,喷雾油粒平均尺寸从25 μm到10 μm的进步。随着燃油喷射控制技术的进步,喷油离燃烧室越来越近,使得喷油量、喷射时间和喷射策略的控制也越来越精确,有利于对空燃比精确控制,进而实现对燃烧的精确控制。而且,有利于对各缸空燃比的一致性控制,降低了各缸不均匀性。

    1.1.3   整机技术的发展

    随着进气和燃油喷射技术的发展,汽油机整机技术也相应地得到提高。以燃油喷射技术为特征的整机技术经历了从自然吸气PFI汽油机、废气涡轮增压PFI汽油机到自然吸气GDI汽油机,再到目前主流的废气涡轮增压GDI汽油机。以上市产品为例,表1总结对比了国内外整机技术的发展历程。1967年德国大众汽车公司已有PFI汽油机上市;宝马汽车在1973年推出了2.0 L增压PFI汽油机。1996年日本三菱公司首先推出了现代GDI汽油机,应用在Galant车型。该款发动机排量为1.8 L,采用分层稀薄燃烧技术。2000年德国大众汽车公司推出了增压直喷汽油机,应用在Lupo车型。该款发动机排量为1.4 L,采用当量燃烧技术。

    表1  国内外整机技术发展历程

    反观中国自主品牌市场,在2000年左右,汽车公司,包括长安、奇瑞、昌河、华晨金杯和夏利等,应用PFI发动机的汽车陆续批量上市。在2009年,奇瑞汽车推出瑞虎5车型,应用2.0 L增压PFI汽油机;在2010年奇瑞汽车又推出瑞麒车型,搭载2.0 L直喷增压汽油机。从表1可以看到中国汽油机整机技术与发达国家相比比较滞后,这与中国汽车工业发展相对滞后直接相关。在增压直喷汽油机技术应用的时间上,中国比国外滞后10年左右,但目前已经与国外技术总体上基本拉平。

    在整机技术发展的过程中,除提高指示热效率的各种技术手段(常用的包括VVT、VVL、EGR、Atkinson/Miller循环,等)以外,废气涡轮增压、发动机结构设计、轻量化材料、低摩擦材料、高效率可变附件等技术也是层出不穷,方兴未艾。在这里就不再赘述。

    1.1.4   研发手段的发展

    发动机技术的进步来源于研发结果。在过去30年里发动机的研究手段也取得了突破性进展,主要的进步集中体现在发动机缸内现象的可视化。各种试验及仿真技术的发展使得发动机缸内现象从原来的看不见、摸不着逐渐发展到可见、可测。通过采用光学发动机结合激光诊断技术以及计算流体力学(computational fluid dynamics, CFD)仿真技术,使得缸内过程可视化和可预测化成为现实。缸内过程的可视化和CFD的应用为深入探究直喷汽油机缸内混合气形成、燃烧及排放生成等物理化学现象的本质及燃烧系统的设计优化提供了可能性及有效性[6],如Han等[7]结合光学发动机试验,通过CFD仿真预测了活塞湿壁现象,并发现了活塞表面上残存液态燃油量与发动机碳烟量的定性关系。从图2可以看到,CFD预测出的活塞表面上液态燃油的位置与光学发动机活塞积碳位置是一致的。




    (a)  CFD预测结果



    (b)  光学发动机结果

    图2 CFD预测的活塞表面上的液态燃油与光学发动机上活塞积碳对比[7]

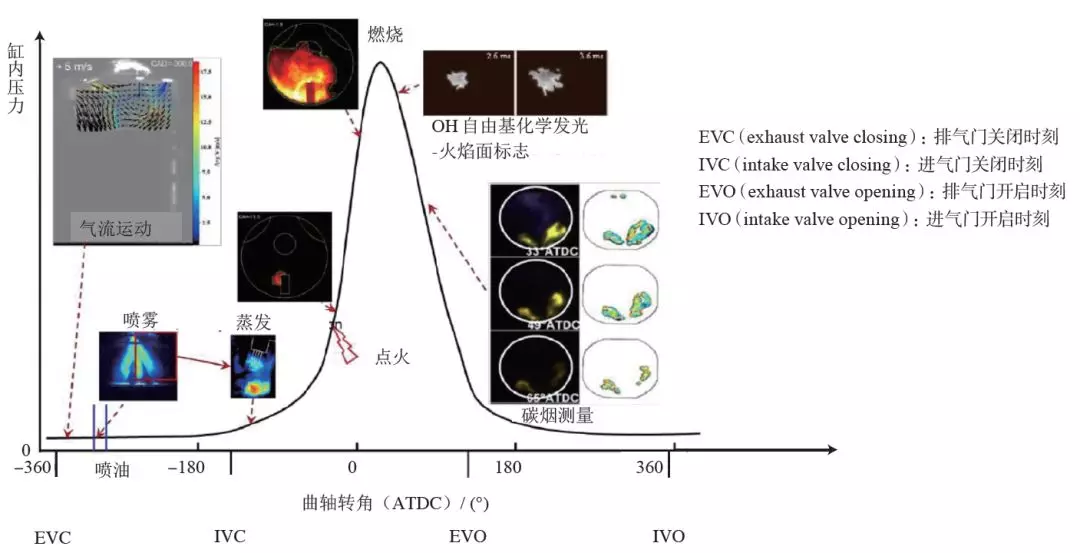

    基于对发动机缸内多种物理现象可视化研究的需求,研究者们开发了各式各样的激光诊断方法。图3给出了直喷汽油机在一个工作循环中涉及的喷雾、蒸发、气流运动、燃烧及排放物生成等过程以及对应的诊断方法[8-9]。对喷雾形态的测量主要采用喷雾成像的方法,利用光源将喷雾照亮,并通过摄像系统来采集图像,最后对喷雾贯穿距、锥角进行分析。依据使用光源的不同,可分为白光灯摄影、背光摄影及片激光米氏散射摄影等。对喷雾粒径的测量主要采用相位多普勒法(phase‎ doppl‎er parti‎cle analy‎zer, PDPA)和片激光粒径诊断法(laser sheet dropsizing,LSD)。对喷雾的蒸汽相浓度进行测量常用的手段有激光诱导荧光法、双相激光诱导荧光法、红外吸收散射法等。对缸内流场测量的方法有激光多普勒测速(laser doppler velocimetry, LDV)、粒子图像测速(particle image velocimetry,PIV)和分子示踪技术(molecular tagging velocimetry, MTV)等。对缸内燃烧过程的测量可采用直接摄影来观察燃烧形态,或对燃烧过程中的OH自由基等组分进行测量来获取燃烧发生区域。最后,还可以通过双色法或者激光诱导炽热发光法(laser induced incandescence, LII)对缸内碳烟生成进行测量[9]。
    图3 激光诊断技术在直喷汽油机中应用[9]

    发动机的CFD仿真技术在过去30年里从动态网格处理、物理模型构建、计算方法、计算速度和精度、后处理技术、软件界面等各方面都取得了很大的发展。早期的网格划分工作占用整个发动机CFD仿真的大半时间,并且难以较精确地处理气阀运动等复杂动网格。目前已发展出网格自动生成技术及自适应加密技术[10],CFD前处理时间大大缩减,因而可缩短工程优化的迭代时间。同时从原来使用非常粗的网格(2-3 mm)到现如今的精细网格(0.1mm),提高了计算精度。对发动机物理过程的仿真也从简单的气流计算发展到现今的从气流运动、喷雾、混合、燃烧及排放物生成等多物理过程的仿真,且在模型构建及预测精度等方面取得了较大的进步。对缸内湍流流动模拟,研究者不仅对原有雷诺时均(Reynolds-averaged Navier-Stokes, RANS)模型进行了较大改善,引入基于快速畸变理论的RNG k-e模型[11],而且也发展了精度较高的基于空间平均的大涡模拟(large eddy simulation, LES)[12]。近些年来,得益于计算机计算能力的大幅提升, 将LES应用到发动机CFD模拟的案例越来越多。有了LES的帮助,使得对缸内现象的预测更为准确,更接近真实。同时,也可对发动机循环波动[13]及一些偶发现象(如爆震[14])有较好的预测。关于燃油喷雾模型的进展,不但是在喷雾破碎、蒸发、碰壁等子模型的构建上取得了较大进展,而且在建模方法也有了一些新思路和方法,获得了更好的预测结果[15]。

    燃烧模拟方面,从原本预测性较弱的零维、准维燃烧模型逐步发展到现在预测性较强的多维燃烧模型,如特征时间模型(characteristic time combustion, CTC)、涡团耗散模型(eddy dissipation concept, EDC)、G方程模型、直接耦合化学反应动力学模型、概率密度(probability density function, PDF)模型等,可以实现对传统汽油机、柴油机以及新型燃烧模式发动机燃烧过程的较为准确的模拟[12,16]。近年来在燃烧化学反应耦合方面已从使用单步反应或少量骨架反应发展到采用较详细的化学反应机理,甚至全机理计算[16-17]。通过耦合详细化学反应机理,可以对燃烧及污染物生成如HC、CO、NOx等有较好的预测,但是目前对颗粒物的预测精度有限[16,18]。

    1.2  汽油机产品性能的进步

    1.2.1 动力性

    为展示发动机在动力性上的进步,本文选取并对比了历年美国沃德十佳发动机[19](自1995年开始)及中国心十佳发动机[20](自2006年开始)获奖名单中4缸汽油机产品的升功率(WL)及升扭矩(TL)指标,如图4所示。可以看出: 采用增压技术可显著提高发动机动力性,且随着时间发展,增压发动机的动力性指标也取得了很大提升。国外发动机采用的增压技术包括涡轮增压、机械增压以及涡轮与机械双增压。以采用涡轮与机械双增压发动机的沃尔沃S60 Polestar汽车为例,其升功率和升扭矩已分别达到135 kW/L和235 Nm/L。从总体上讲,在过去20年里,国外增压汽油机的平均升功率从60 kW/L提高到100 kW/L以上,提高了67%以上,同时升扭矩从120 Nm/L提高到200 Nm/L,进步十分显著。对于涡轮增压发动机来说,中国自主品牌发动机的动力性大概与国外发动机10年前的水平相当,但是在过去十几年里也取得了明显进步,平均升功率从60 kW/L提高到了88 kW/L左右,提高了约47%。对于自然吸气发动机的动力性,多年来并未有显著提高,国内外发动机的动力性基本相当,升功率保持在50⁓55 kW/L。还需注意的是,由于车用动力的多元化发展,国外逐渐出现混动专用发动机,且以自然吸气为主。
    (a)国外发动机升功率
     (b)国内发动机升功率
    (c)国外发动机升扭矩
    (d)国内发动机升扭矩
    图4 汽油机动力性的演变

    1.2.2  发动机热效率及燃油经济性

    在过去30年里,汽油机热效率也有较为显著的提高。图5给出了日本丰田汽车的汽油机热效率变化历史[21], 该图也基本反映了国外汽车工业界的发展轨迹。从图5可以看出,过去30年里汽油机热效率从33%提高到了39%,目前有报道丰田公司量产的汽油机最高热效率为41%[22-23],热效率提高了8个百分点,相对值提高幅度为24.2%。


      图5 丰田汽车汽油机热效率变化历史[21]
    自2005年开始,中国先后实施/制定了4个阶段的乘用车燃油消耗量限值法规,用于推动汽车节能技术的革新。图6给出了中国轻型车在4个阶段不同整车整备质量对应的燃油消耗量限值。通过燃油法规的实施,促使乘用车企业对其所销售车辆的平均油耗不断降低。到2020年,乘用车企业平均燃油消耗量4阶段目标值需降低至5 L/(100 km) [24-25]。
    图6 中国轻型车燃油消耗量限值
    为便于评价中国轻型车汽油机燃油经济性的进步,图7对比了中国国家工信部公布的2012⁓2017年国产乘用车当年新车公告的平均燃油消耗量水平。从总体趋势可以看到,中国新车的平均燃油消耗量逐年下降,2017年已降至6 L/(100km),比2012年降低18.9%,由法规驱动的技术进步十分明显。
    图7 国产乘用车平均燃油消耗量

    1.2.3  有害排放物

    为展示轻型车用汽油机在排放控制方面的进步,本文对比了中国各阶段排放法规[26-27]。其基本想法是在用及在售车辆的排放水平均满足对应阶段的排放法规时,对比各阶段排放法规即可从总体上看出中国轻型车在排放控制方面的进步。图8给出了中国各阶段轻型车排放法规中规定的污染物限值,其中以可通过还原反应处理的污染物NOx作为横轴(e[NOx]),以可通过氧化反应处理的HC和CO排放物之和作为纵轴(e[THC+CO])。由于国1和国2阶段法规中对排放物各项规定稍有差异,选取NOx和HC排放物之和为横轴,NOx、HC和CO排放物之和为其纵轴,并在图中标注其相应数值。从数值点与横纵轴包络面积的变化即可看出各阶段排放的降低水平。从图中可以看到,自2000年国1法规开始实施到2020年即将实施的国6,有害排放物限值有大幅度的降低,降低幅度在80%以上,这表明中国轻型汽油车在排放控制方面的巨大进步。
    图8 中国轻型车排放法规限值

    1.2.4   CO2排放

    由于CO2气体的温室效应会造成全球气候变暖,欧盟、美国、日本等国均制定了CO2限值来限制汽车CO2排放。中国也根据油耗法规折算出CO2限值。表2给出了不同阶段各国CO2排放限值。从表2看出,类似于其他汽车强国,中国制定的CO2限值也越来越严格,且给予实现目标的时间越来越短。但是目前中国对于CO2排放的降低主要是通过降低燃油消耗量来实现,而专门针对降低CO2的技术并没有得到足够的重视。例如发动机燃用低碳燃料可显著降低CO2排放,但是对于低碳燃料在发动机中的应用还未引起广泛关注。


    表2  各国CO2排放限值
    2.近20年汽车动力多元化的变革发展

    2.1 汽车动力多元化发展现状

    自20世纪末汽车动力开始呈现出多元化发展的趋势。汽车从单一内燃机的燃油车(internal combustion engine vehicle,ICEV)逐渐向油电混合动力汽车 (hybrid electric vehicle, HEV)、电动汽车 [指纯电动汽车(battery electric vehicle ,BEV)和插电式混合动力汽车(plug in hybrid electric vehicle)]和燃料电池汽车(fuel cell vehicles , FCV)等方向发展。这些多元化动力是汽车动力向电动化发展的不同形式,几乎都需要电机及电池。以商业化产品为例,丰田公司于1997年推出油电混合动力车型Prius,上市后广受好评;目前丰田在全球销售的混合动力汽车已经超过1000万辆;2009年丰田发布第3代Prius,据工信部公告,油耗为4.3 L/(100km)。纯电动汽车以特斯拉为例,2008年特斯拉推出纯电动车型Roadster,2017年特斯拉交付了10.3万辆纯电动汽车。另外,2016年丰田汽车推出了全球首款批量商业化的氢燃料电池乘用车Mirai,该车加注一次氢气可以续航650 km,达到了和汽油车相同的续航里程和燃料加注效率。与此同时,汽车公司也一直致力于研发并生产更加节能的燃油汽车。马自达汽车坚持改进汽油机热效率,采用13:1的高压缩比等措施改善燃烧,在传统动力整车燃油经济性上取得了领先的优势。据工信部数据,2015年马自达Atenza的整车油耗为6.4 L/(100km),比2016年国家第3阶段油耗限值低了近18%,大大领先于其他同类产品。上面的这些例子明确地表明了汽车动力多元化的技术发展趋势和商业实践,未来几种形式将共存发展。

    2.2  汽车动力发展预测

    如上节所述,汽车动力在20世纪末开始出现多元化且成功商业化。但是目前非内燃机驱动的汽车所占市场份额仍然很低,在未来仍然需要较长的发展时间。很多机构和研究者预测了未来不同汽车动力形式的发展趋势。从全球范围来讲,根据国际能源署最新报告预测[28],2020和2030年全球轻型电动汽车(含BEV和PHEV)的销量分别为390万辆和2100万辆,各占当年总销量的3%和13%。也就是说,到2030年至少还有87%的轻型汽车需要单一内燃机驱动。

    图9分别给出了未来美国市场[29]及中国市场[30]不同动力形式汽车的市场份额预测。从图9a可以看出, 2015年美国市场销售的纯内燃机汽车占比92%,预计在2030年为80%,而在2050年为60%。考虑到混合动力仍然需要内燃机,因此在2030和2050年美国用内燃机的轻型汽车分别为96%和90%。图9b是“中国节能与新能源汽车技术路线图”[30]中对未来汽车动力的预测。从中可以看到,在2030年,中国纯内燃机汽车约占市场份额的35%,混合动力汽车占25%,电动汽车(含BEV和PHEV)占40%。燃料电池累计销量为100万辆。如果假设电动汽车中间有一半应用插电式混合动力,可以得出2030年中国汽车销量中仍然有60% ⁓ 80%的份额需要内燃机。


           (a)美国市场[29]
    (b)中国市场[30]
    图9 未来美国市场及中国市场不同动力形式汽车的市场份额预测[29-30]
    以上预测表明,在未来30年内燃机在汽车动力中仍然起到关键作用,全球范围内至少60%以上的轻型汽车仍将装有一个内燃机,内燃机生命力依旧旺盛。但随着汽车动力电动化的发展,未来内燃机的支配地位将逐步弱化。汽车由单一内燃机驱动变为由内燃机和电机(一个或者几个)驱动。换言之,汽车动力由内燃机的“独唱”变为内燃机和电机的“二重唱”。由此可以推断,内燃机在整车性能上所起到的关键作用将下降,将从一个“核心”部件变成“关键”部件,逐步成为一个通用产品,商业模式因此也可能发生深刻的变化。

    2.3  汽车动力电动化的痛点

    汽车动力在向电动化发展的过程中遇到了以下主要问题:

    1) 电池能量密度低。表3给出了不同电池与几种典型液体燃料能量密度值的对比[31]。从表3中可以看出,电池的能量密度与传统液体燃料相差在1-2个数量级。这说明与传统燃油相比,想要依靠动力电池产生出相同的能量,所需动力电池的重量远远超出燃油质量和体积,这将造成整车质量的显著增加,使得能耗增加。但是,为了维持较长的续航里程来解决用户里程焦虑的问题,大容量的电池在当前的技术条件下是必需的。

    表3  电池与典型液体燃料的能量密度对比

    图10给出了“中国节能与技术路线图”[30]中对电动汽车电池系统能量密度及成本的预测。从图中可以看到,随着技术的进步,未来的电池比能量有望进一步提高,且同时可以保证电池成本持续降低。但是预测在2030年,即使电池能量密度能够获得翻倍的提升,其比能量也仅为0.35 kWh/kg,和传统燃料的能量密度相差仍然甚远。

    图10 电池能量密度预测
    2)车主总成本高。车主总成本(total cost of ownership)包括购置成本和使用成本,其中使用成本包含能源使用费用、车辆维修保养、保险和交税等。美国John W. Brennan等[32]对比了中小型纯内燃机汽车和纯电动汽车在20年使用期间车主的总成本,如图11所示。可以看出,无论是小型还是中型汽车,纯电动汽车的车主成本均高于纯内燃机汽车,小型和中型纯电动汽车比纯内燃机汽车的车主成本分别高44%和60%。其中,纯电动汽车购置成本明显高于纯内燃机汽车。对于小型汽车,纯电动的使用成本略高于纯内燃机汽车,而对于中型汽车,纯电动的使用成本显著高于纯内燃机汽车。
    图11 内燃机汽车与电动汽车车主总成本对比[32]

    3)充电难。首先,由于目前的充电基础设施还不完善,还需要专用充电车位,造成用户充电困难。即使已有公共充电桩,但由于数量较少,距离用户较远,充电成本高,也给用户带来不便;同时,建设充电桩也存在费用高,申请周期长,增容困难等实际问题。此外,由于目前充电及电池技术的限制,充电时间较长,用户在缺电后不能快速获得补充而造成不悦使用体验。

    综上所述,随着混合动力以及纯电动汽车的发展,内燃机的地位逐渐变化,但是在未来30年,内燃机在汽车中仍然起到关键作用。在当前其他动力源汽车仍存在如电池能量密度低、成本高及充电难等问题的情况下,对内燃机的研究仍然不能松懈。未来内燃机需要在汽车动力变革中进一步发展,挖掘更大潜力,尤其在如何降低油耗和应用低碳燃料(例如天然气、甲醇等)方面需要深入研究。

    3.变革中的内燃机发展

    3.1  混动系统应用

    随着汽车动力的电动化发展,内燃机在未来很长一段时间需要与电机共存,形成混合动力系统作为汽车动力源。在混动系统中可以应用现有发动机资源,使用发动机的高效率工作区域,从而避开长时间在低效率区域工作,做到扬长避短。图12给出了内燃机在混动系统中应用的两个例子。图12a为传统燃油车发动机(较大排量)在混动系统中的应用示意。可以看到,发动机在传统车中的常用使用工况为中低速、低负荷区域,而在这些区域发动机的热效率较低,燃油经济性差。发动机在混动系统中使用后,通过电机的辅助将发动机工况调整至中高负荷,使用其高效率区域而降低油耗。另外一种使用方案为采用成本较低的小排量发动机,这样在相同负荷下,发动机在更高的效率区工作,如图12b所示。这样可以充分利用现有发动机资源,改善整车燃油经济性。上述2个例子展示了在混动系统中利用发动机的2种方案,而方案的选择将取决于不同的设计理念。但是仅利用传统发动机的资源,不足以充分发挥混动系统的优势,需要有针对性的研发混动专用发动机。





    (a) 大排量发动机 (b)小排量发动机
    图12 发动机在混动系统中的应用示例

    3.2  增程混动专用发动机的特征分析

    混合动力发动机的工况范围较传统发动机有较大的不用,其运行和设计特征应该有其特点。2016年帅石金等对轻型车用混动发动机进行了综述分析[33],他们指出目前混动发动机主要有两条技术路线,即,以日本车企主导的自然吸气高膨胀比汽油机,以及以德国车企主导的直喷增压汽油机。中国对混动发动机本身的研究较少,多是在传统发动机基础上进行重新标定和选配,并没有针对性的正向开发混动专用发动机,无法充分发挥混动系统的节油能力。

    由于新能源汽车补贴退坡及纯电动汽车成本高、续航短、在严寒地区性能显著下降等原因,具有增程功能的混动系统将显现出市场竞争力,可能成为未来典型的混动路线。本文在此对增程混动系统的发动机特征进行分析。增程混动系统一般指串联构型的混动系统,也称为增程器。增程器发动机不参与驱动车辆,仅用来带动发电机发电以增加纯电续驶里程。在电池电量不足情况,维持汽车巡航所需的驱动功率一般较低。以一个整备质量为1.6 t重的三厢汽车为例,维持120km/h续航行驶所需的增程器功率约为30kW。因此,增程器可以选用较小排量的发动机。

    此外,本田的串并联构型混动系统(iMMD系统)[34]和同济大学的增程式混合动力(TJEHT)系统[35]都具有双电机,且其发电机和发动机可与车轮完全解耦,因此也具备增程功能,在此也称为增程混动系统。相比于传统燃油车,增程混动系统对发动机的动力性要求降低,对其运行工况(转速、负荷)有较大选择空间。

    增程器专用发动机最主要的特点是发动机热效率高、结构紧凑、成本低。一般通过提高压缩比并采用Atkinson循环来实现发动机高效率工作。为进一步提高热效率,还会采用冷却EGR、低摩擦技术等手段。为简化结构并降低成本,可考虑采用每缸2个气门的气缸盖设计和气道喷射技术。为了满足结构紧凑的需要,可以考虑采用三缸或者二缸发动机设计[36]。另外,由于二冲程发动机升功率大,也可能成为设计选项[37]。

    3.3  提高发动机热效率

    混动系统对发动机的热效率提出了更高的要求,因此需要研究如何进一步提高发动机热效率。目前商业化的高水平车用汽油机的最高热效率约为37%,各大主流汽车厂商仍然致力于进一步提高发动机热效率的研究。2017年,日本丰田公司推出了基于全新架构的发动机“Dynamic Force Engine”(动力发动机)。该款发动机排量为2.5 L,热效率为40%,其混动版本的热效率更是达到41%,是全世界目前量产汽油机中的最高值[22-23]。此外,丰田公司已经在实验室内探索评估了各种改善热效率的方法,并已验证了汽油机获得高于45.9%热效率的可能性[21]。这表明产品发动机有望在不远的将来达到45%的热效率。如果实现这一目标,将比目前汽油机的热效率相对提高24%,若应用到整个汽车行业,将具有显著的降油耗前景。

    在学术研究领域里,研究人员也在探索提高汽油机热效率到50%的新概念。比如,日本在2014年启动了“创新燃烧技术”项目,旨在进一步提高发动机热效率。由日本庆应大学领导的汽油机燃烧团队,通过超稀燃烧(过量空气系数为2)等一系列技术手段,已将发动机有效热效率提升至51.5%[38-39],证明了进一步提高汽油机热效率的可能性。

    一般来讲发动机消耗燃油产生的能量主要有如下5部分组成:有效功、传热损失、排气损失、机械损失及燃烧损失。改善发动机的热效率,即在不改变能量输入的情况下,尽量提高有效功的输出,减少其他部分的能量比例。几乎所有提高热效率的技术手段都是秉承以上的准则。表4给出了笔者在早期研究中总结的提高汽油机热效率的一些技术手段和收益[40]。可以看到,各个技术手段的应用都能获得较为可观的热效率改善程度。由于传统车型对发动机的高要求,阻碍了部分技术手段的应用。混动系统给予发动机更大的优化空间,这些技术手段的应用或许不再受限。
    表4  提高热效率的技术手段及收益[40]



    *包括降低泵气和摩擦损失的收益。

    结合文献研究,总结汽油机有效热效率提高到45%的主要技术手段有[1-2,21-23,40-56]:

    1)长冲程设计。增加发动机冲程不仅可以减少发动机传热损失,还可提高缸内气体流动强度, 改善燃烧。图13和图14分别给出了丰田公司研究得出的发动机冲程、缸径与燃烧室面容比和缸内湍流强度的关系[21]。可以看到随着冲程的增加,面容比降低,利于传热损失的降低。同时从图14可以看到,缸内湍流强度随冲程的增长而增强,继而可提高燃烧速度。混合动力用发动机最高转速较低(不超过4 000 r/min),可以突破传统发动机(转速达到6 000 r/min)长冲程设计受活塞平均速度的限制,充分利用长冲程设计带来的益处。

    2)高压缩比(>13)。通过提高压缩比来提高发动机的热效率是人们长期追求的目标。在实践中为避免压缩比过高导致爆震,可以采用Atkinson循环,在保持较低有效压缩比的情况下,实现高的膨胀比。另外的解决方案是采用可变压缩比技术,在不同工况采用不同的压缩比,避免在大负荷时产生爆震燃烧。



    图13 发动机冲程、缸径与燃烧室面容比的关系[21]



    图14 发动机冲程、缸径与缸内湍流强度的关系[21]



    3)稀薄燃烧技术。稀薄燃烧可提高发动机工作过程的过程指数(减少传热损失)和部分负荷的泵气损失,继而提高热效率。

    4)冷却废气再循环(EGR)。冷却EGR可以降低部分负荷的泵气损失,同时EGR可以降低燃烧温度,继而降低传热损失,并可降低NOx排放。但是需要注意的是,随着引入缸内EGR比例的增加,燃烧速度降低,燃烧持续期增长,可能造成燃烧不稳定或失火,不利于热效率提高。为改善这一现象,可以通过提高缸内湍流强度来提高燃烧速度。通过改进气道设计或燃烧室设计等措施可改善缸内气流运动,提高缸内湍流强度,继而改善燃烧速度,同时扩展EGR比例界限,进一步改善热效率。

    5)降低传热损失。发动机可通过引入EGR、采用均质充量压燃(homogeneous charge compression ignition,HCCI)等技术组织低温燃烧降低传热损失,或者采用活塞隔热涂层降低传热损失。还可通过改善发动机热管理系统降低传热损失,例如采用电子节温器较为灵活地控制冷却液大小循环的开启,将发动机保持在较适合的水温下工作,降低传热损失。

    6)提高机械效率。采用轻量化材料、低摩擦材料和技术,以及高效率附件(附件电子化)降低机械损失。

    7)燃油与发动机联合优化。通过对燃油与发动机的联合匹配和优化,选出更适合发动机的燃油,充分利用燃油特性以改善发动机热效率。合适的燃油理化特性可加快燃烧速度、抑制爆震、扩展着火界限以实现热效率的提高,并有助于降低有害排放。

    3.4  推广应用低碳燃料

    低碳燃料是分子结构中的碳氢比例较低的一类燃料,包括天然气、甲醇、乙醇等。发动机燃用低碳燃料可以从化学本质上降低燃烧后CO2的生成量。天然气燃料由于储量丰富、成本低廉、储运方便,是一种很有前途的发动机代用燃料,在此做重点分析。天然气的主要成分是甲烷,它的碳氢比是碳氢化合物燃料中最低的。发动机燃用天然气的最大好处是CO2排放低。下面以天然气和汽油为例,对比两种燃料完全燃烧后产生的理论CO2生成量。式(3)给出了碳氢化合物燃料的化学反应方程式。



    其中:CnHm为碳氢燃料,n和m分别为燃料分子中碳原子和氢原子的个数,Q为释放的热量。

    以甲烷代表天然气,其分子中碳原子和氢原子的个数分别为1和4;由式(3)可得,燃烧1 kg天然气产生48.28 MJ热量[57],同时将产生2.75 kg CO2。汽油的热值为43.05 MJ/kg,以其代表性成分辛烷代表汽油,其分子中碳原子和氢原子的个数分别为8和18,若产生相同热量,将需消耗1.121 5 kg汽油,产生3.463 kg CO2。也就是说,理论上相同放热量下燃用天然气比燃用汽油产生的CO2减少20.6%。

    在实际发动机应用中,中国在2017年首次开发并量产了首款高性能单一天然气发动机驱动的多用途商务汽车[58],其新欧洲标准行驶循环(new European driving cycle,NEDC)CO2排放为131.4 g/km,比原汽油机下降了27.4%,十分接近2020年我国第4阶段油耗限值折算的CO2限值126.1 g/km。该款发动机排量为1.5 L,压缩比为12,最高热效率达到了37%,采用当量燃烧加三元催化器后处理的技术路线。天然气供给为高压气道多点喷射。

    在国外,2017年德国奥迪汽车发布了A4 Avant天然气汽车[59],其CO2排放为95 g/km,达到了欧盟2020年的限值。该款发动机的排量为2.0L,压缩比为12.6,额定功率为125 kW,最大扭矩为270 Nm,最高热效率达到了40%,采用天然气可续航500 km。该款发动机是基于最新的EA888发动机开发的,增加了天然气高压多点喷射系统, 选用高强度合金活塞确保13.5 MPa的最大爆压、使用耐磨材料的气门座圈、降低进气门座圈角度,图15给出了发动机的剖面示意图。



    图15 奥迪A4 Avant天然气发动机剖面图[57]

    从上述两款天然气汽车的实例可以看出,天然气发动机比汽油机大幅度的降低CO2排放。因此,大规模的应用天然气汽车可以十分明显地降低中国交通领域的CO2排放。除了在降低CO2排放方面的优势外,天然气汽车的其他优点还包括清洁燃烧,没有颗粒物排放,天然气价格便宜,车辆运行费用低等。

    中国地域辽阔,东西部能源资源差异很大。应该根据地域和资源情况采用不同的能源。比如,在充电设施比较好并且车主用车距离不远的大城市,可以积极推广电动汽车以减少城市空气污染。在富气地区可以大力推广应用天然气汽车,而在长途运输时应用节能的燃油汽车。

    4.结论

    1)在过去30年,轻型汽车汽油机技术取得了长足的进步;汽油机产品在动力性、燃油经济性和排放控制方面获得了全方位的提高。动力性提高67%以上,热效率提高了8个百分点,提高幅度为20%以上。中国轻型汽车排放标准从国1到国6,有害排放物降低80%以上。

    2)内燃机在未来30年仍然起到关键作用,预测至少60%以上的轻型汽车需要一个内燃机。

    3)内燃机在轻型汽车动力中的地位将逐渐发生变化:从内燃机单独驱动逐渐演变为内燃机和电机共同驱动,其作用的变化类似于从“独唱”变为“二重唱”。内燃机在整车性能上所起到的关键作用将下降,从一个“核心”部件变成“关键”部件,成为一个通用产品,商业模式可能发生变化。

    4)结合混合动力系统应用可以充分利用发动机的高效率区域。混动系统,特别是增程混合动力系统,要求内燃机的运行范围变窄,有必要开发混合动力专用发动机,进一步提高其热效率、简化机构、降低成本。

    5)未来汽油机热效率(特别是实际运行时的热效率)将有大幅度提高,通过多种技术手段的应用,商业化产品有望实现45%的热效率。

    6)汽车燃用天然气可以大幅度降低CO2排放。车用动力将根据地域形成“油、电、气”的多元格局。

    参考文献:

    [1] 周龙保.内燃机学[M]. 北京: 机械工业出版社, 2010:10-60.
    ZHOU Longbao. Internal combustion engine fundamentals [M]. Beijing: China Machine Press, 2010: 10-60. (in Chinese)
    [2] Heywood J B. Internal combustion engine fundamentals (2nd edit) [M].New York: McGraw-Hill Education, 2018: 50-170.
    [3] 张扬军, 张树勇, 徐建中. 内燃机流动热力学与涡轮增压技术研究[J]. 内燃机学报, 2008, 26(S1):90-95.
    ZHANG Yangjun, ZHANG Shuyong, XU Jianzhong.Research in IC engine flow thermodynamics and turbocharging technology [J]. TransChin Soc Internal Combust Engi, 2008, 26(S1): 90-95. (in Chinese)
    [4] 张俊红, 李志刚, 王铁宁. 车用涡轮增压技术的发展回顾、现状及展望[J]. 小型内燃机与摩托车,2007(1): 66-69.
    ZHANG Junhong, LI Zhigang, WANG Tiening. Retrospect, status, and expectation for turbocharger technology of vehicle [J]. Small Internal CombusEngi Motorcycle, 2007(1): 66-69. (in Chinese)
    [5] 王树青. 基于涡轮增压技术的车用汽油机性能提升及试验评价[D]. 长沙:湖南大学, 2012.
    WANG Shuqing. Performance improvementand test evaluation of automotive gasoline engine based on turbochargingt echnologies[D]. Changsha:Hunan University, 2012. (in Chinese)
    [6] Han Zhiyu, Weaver C, Wooldridge S, et al.Development of a new light stratified-charge DISI combustion system for afamily of engines with upfront CFD coupling with thermal and optical engine experiments [R]. SAE Paper, 2004-01-0545.
    [7] HAN Zhiyu, YIJianwen, Trigui N. Stratified mixture formation and piston surface wetting in a DISI engine [R]. SAE Paper, 2002-01-2655.
    [8] 张玉银, 张高明, 许敏. 直喷汽油机燃烧系统开发中的喷雾激光诊断技术[J]. 汽车安全与节能学报, 2011,2(4): 294-307.
    ZHANG Yuyin, ZHANG Gaoming, XU Min. Laser diagnostics for spray of sparkignition direct injection (SIDI) combustion system[J]. J Autom Safe Energ,2011, 2(4): 294-307. (in Chinese)
    [9] 陈豪. 直喷汽油机缸内过程稳定性机理的可视化研究[D]. 上海:上海交通大学, 2014.
    CHEN Hao. Analyzing cycle-to-cyclevariations of in-cylinder processes in an optical spark-ignitiondirect-injection engine [D]. Shanghai: Shanghai Jiaotong University, 2014. (inChinese)
    [10] Richards K, Senecal P, PomraningE. Converge (Version 2.2.0) Manual [M]. Madison: Convergent Science, 2014: 286-303.
    [11] Han Z, Reitz R D. Turbulence modeling of internal combustion engines using RNG κ-ε models [J]. Comb Sci Tech,1995, 106(4-6): 267-295.
    [12] Rutland C J. Large-eddy simulations for internal combustion engines – a review [J]. Int’l J Engi Res,2011, 12(5): 421-451.
    [13] Pera C. An experimental database dedicated to the study and modelling of cyclic variability in spark-ignitionengines with LES [R]. SAE Paper,2011-01-1282.
    [14] Fontanesi S, D’adamo A, RutlandC J. Large-Eddy simulation analysis of spark configuration effect oncycle-to-cycle variability of combustion and knock [J]. Int’l J Engi Res, 2015,16(3): 403-418.
    [15] Yue Z, Reitz R D. An equilibrium phase spray model for high-pressure fuel injection and engine combustion simulations [J]. Int’l J Engi Res, 2019, 20(2): 203-215.
    [16] 解茂昭,贾明. 内燃机计算燃烧学(第三版) [M]. 北京: 科学出版社, 2016, 171-176.
    XIE Maozhao, JIA Ming. Computational combustion for internal combustion engines (3rd edit) [M]. Beijing: Science Press,2016: 171-176. (in Chinese)
    [17] Tap F A, Goryntsev D, Meijer C,et al. A first investigation on using a 1000+ species reaction mechanism for flame propagation and soot emissions in CFD of SI engines [C] // International Multidimensional Engine Modeling User's Group Meeting, Detroit (USA),2016: 1-5.
    [18] Zhang Yizhou, Ghandhi J,Rothamer D. Comparisons of particle size distribution from conventional and advanced compression ignition combustion strategies [J]. Int’l J Engi Res, 2018,19(7): 699-717.
    [19] Wardsauto.10 Best Engines [EB/OL]. [2017-12-14]. http://www. wards auto.com.
    [20]中国汽车发动机网. "中国心"年度十佳发动机[EB/OL]. [2018-11-29]. http://www.china-engine.net.
    China-Engine.“Ten Best Engines”[EB/OL]. [2018-11-29]. http://www.china-engine.net. (inChinese)
    [21]Nakta K, Nogawa S, Takahashi D, et al. Engine technologies for achieving 45% thermal efficiency of SI engine [J]. SAE Int’l J Engi, 2016, 9(1): 179-192.
    [22] Hakariya M,Toda T, Sakai M. The new Toyota inline 4-cylinder 2.5 L gasoline engine[R]. SAEPaper, 2017-01-1021.
    [23] Yamaji K, TomimitsuM, Takagi I, et al. New 2.0 L I4 gasoline direct injection engine with Toyota new global architecture concept [R]. SAE Paper, 2017-01-0370.
    [24] 中华人民共和国工业和信息化部. 乘用车企业平均燃料消耗量与新能源汽车积分并行管理办法 [EB/OL]. [2017-09-28]. http://www.miit.gov.cn/n1146290/n4388791/c5826378/content.html.
    Ministry of Industry and InformationTechnology of the People's Republic of China. Method for parallel management of average fuel consumption of passenger vehicle enterprises and new energyvehicle credits [EB/OL]. [2017-09-28].  http://www.miit.gov.cn/n1146290/n4388791/c5826378/content.html.(in Chinese)
    [25] 中华人民共和国工业和信息化部. 乘用车燃料消耗量第四阶段标准解读[EB/OL]. [2015-01-26].http://www.miit.gov.cn /n1146295/n1652858/n1653018/c3780606/content.html.
    Ministry of Industry and Information Technology of the People's Republic of China. Interpretation of the fourth stage of passenger vehicle fuel consumption standard [EB/OL]. [2015-01-26].ttp://www.miit.gov.cn/n1146295/n1652858/n1653018/c3780606/content.html. (inChinese)
    [26] 张欣. 车用发动机排放污染与控制(第1版)[M]. 北京: 北京交通大学出版社, 2014: 16-31.
    ZHANG Xin. Emission pollution and control for vehicle engines (1st edit) [M]. Beijing: Beijing JiaotongUniversity Press, 2014:16-31. (in Chinese)
    [27] 中华人民共和国生态环境部.轻型汽车污染物排放限值及测量方法(中国第6阶段)[EB/OL]. [2016-12-23]. http://kjs.mee.gov.cn/hjbhbz/bzwb/dqhjbh/dqydywrwpfbz/201612/t20161223_369476.shtml.
    Ministry of Ecological Environment of the People's Republic of China. Limits and measurement methods for emissions from light-duty vehicles(CHINA 6)[EB/OL]. [2016-12-23]. http: // kjs.mee.gov.cn/hjbhbz/bzwb/dqhjbh/dqydywrwpfbz/201612/t20161223_369476.shtml.(in Chinese)
    [28] Bunsen T, Cazzola P, Gorner M, et al. Global EV Outlook 2018:Towards cross-modal electrification [R]. Int’l Energy Agency, 2018.
    [29] Heywood J, MackenzieD, Akerlind I, et al. On the road toward 2050 potential for substantial reductionsin light-duty vehicle energy use and greenhouse gas emissions [R]. Cambridge,MA: Massachusetts Institute of Technology, 2015.
    [30] 中国汽车工程学会. 节能与新能源汽车技术路线图[M]. 北京: 机械工业出版社, 2016: 332-346.
    China Society of AutomotiveEngineers. Technology road map for energy saving and new energy vehicles [M].Beijing: China Machine Press, 2016: 332-346. (in Chinese)
    [31] 刘科, 吴昌宁. 中国新能源汽车发展战略之再思考[EB/OL]. [2018-09-04].http://finance.ifeng.com/a/20180904/16484592_0.shtml.
    LIU Ke,WU Changning. Rethinking the development strategy of China's new energy vehicles [EB/OL]. [2018-09-04]. http://finance.ifeng.com/a/20180904/16484592_0.shtml.(in Chinese)
    [32] Brennan J W, Barder T. Battery electric vehicles vs. internal combustion engine vehicles[R]. Arthur D. Little, 2016.
    [33] 帅石金, 欧阳紫洲, 王志. 混合动力乘用车发动机节能技术路线展望 [J]. 汽车安全与节能学报,2016, 7(1): 1-13.
    SHUAI Shijin, OUYANG Zizhu, WANG Zhi. Prospectof energy-saving technology roadmaps of engines for hybrid passenger cars [J]. JAutom Safe Energ, 2016, 7(1): 1-13. (in Chinese)
    [34] Yonekawa A, Ueno M, Watanabe O,et al. Development of new gasoline engine for ACCORD plug-in hybrid[R]. SAEPaper, 2013-01-1738.
    [35] 韩志玉,高晓杰,吴振阔,等. 同济增程式混合动力系统开发报告[R]. 同济大学新能源汽车工程中心,2019.
    HAN Zhiyu, GAO Xiejie,WU Zhenkuo, et al. Development report of Tongji range-extended hybrid powertrain [R]. Clean Energy Automotive Engineering Center at Tongji University, 2019. (in Chinese)
    [36] Bassett M, HallJ, Oudenijeweme D, et al. The development of a dedicated range extender engine[R].SAE Paper, 2012-01-1002.
    [37]Nuccio P, De Donno D, Magno A. Development through simulation of a turbocharged 2-stroke GDI engine focused on a range-extender application[R]. SAE Paper,2017-32-0121.
    [38]Iida N. Challenge for ultimate thermal efficiency of internal combustion engineby low temperature combustion technology [C] // Int’l Summit on Breakout TechEngi Fuels, Tianjin, 2018.
    [39]Japan Science and Technology Agency, Keio University, Kyoto University, et al. Achievingmore than 50% maximum thermal efficiency through "Industry-Universitycooperation" [EB/OL]. [2019-01-16]. https: // www.jst.go.jp/pr/announce/20190116/index.html.
    [40]HAN Zhiyu. Overview of recent development of automotive engine technology [R].Ford Research Laboratory, 2001.
    [41] Ikeya K, Takazawa M, Yamada T, et al.Thermal efficiency enhancement of a gasoline engine [J]. SAE Int’l J Engi, 2015,8(4): 1579-1586.
    [42] Akihisa D, DaisakuS. Research on improving thermal efficiency through variable super-high expansion ratio cycle[R]. SAE Paper, 2010-01-0174.
    [43] Mitani S, HashimotoS, Nomura H, et al. New combustion concept for turbocharged gasoline direct-injection engines [J]. SAE Int’l J Engi, 2014, 7(2): 551-559.
    [44] Takahashi D,Nakada K, Yoshihara Y, et al. Combustion development to achieve engine thermal efficiency of 40% for hybrid vehicles [R]. SAE Paper, 2015-01-1254.
    [45] Jocsak J, WhiteD, Armand C, et al. Development of the combustion system for general motors'high-efficiency range extender ecotec small gas engine [J]. SAE Int’l J Engi,2015, 8(4): 1587-1601.
    [46] Matsuo S, IkedaE, Ito Y, et al. The new Toyota inline 4 cylinder 1.8 L ESTEC 2ZR-FXE gasoline engine for hybrid car [R]. SAE Paper, 2016-01-0684.
    [47] Furumata S,Kakimuma T, Tochiki H. Development of new 3.5 L V6 turbocharged gasoline direct injection engine[R]. SAE Paper, 2016-01-1012.
    [48] Wada Y,Nakano K, Mochizuki K, et al. Development of a new 1.5 L I4 turbocharged gasoline direct injection engine [R]. SAE Paper, 2016-01-1020.
    [49] Dempsey A B,Curran S J, Wagner R M. A perspective on the range of gasoline compression ignition combustion strategies for high engine efficiency and low NOx and soot emissions: Effects of in-cylinder fuel stratification [J]. Int’l J Engi Res,2016, 17(8): 897-917.
    [50] Sellanu M C,Sinnamon J, Hoyer K, et al. Full-time gasoline direct-injection compression ignition (GDCI) for high efficiency and low NOx and PM [J]. SAE Int’l J Engi,2012, 5(2): 300-314.
    [51] Thring R H. Homogeneous-charge compression-ignition (HCCI) engines[R]. SAE Paper, 892068.
    [52] Asthana S, BansalS, Jaggi S, et al. A comparative study of recent advancements in the field of variable compression ratio engine technology [R]. SAE Paper, 2016-01-0669.
    [53] Chan S, KhorK A. The effect of thermal barrier coated piston crown on engine characteristics [J]. J Mater Engi Perform, 2000, 9(1): 103-109.
    [54] Goto T, Isobe R, Yamakawa M, etal. The new Mazda gasoline engine Skyactiv-G [J]. Auto Techn, 2011, 11(4):40-47.
    [55] Nakata K. Future engine technology to realize sustainable society [C] // Int’l Summit on Breakout TechEngi Fuels, Tianjin, 2018.
    [56]DOE.Co-optimization of fuels & engines for tomorrow's energy-efficient vehicles[R]. Golden: National Renewable Energy Lab, 2016.
    [57] 蒋德明,黄佐华. 内燃机替代燃料燃烧学 [M]. 西安: 西安交通大学出版社, 2007: 1-46.
     JIANG Deming, HUANG Zuohua. Alternative fuel combustion in internal combustion engines [M]. Xi'an: Xi'an Jiaotong University Press, 2007: 1- 46. (in Chinese)
    [58] 韩志玉. 高性能天然气发动机–现实的清洁低碳汽车动力[C] // 2017APAC/SAECCE ”汽车强国与低碳发展“(高层) 论坛, 上海, 2017.
    HAN Zhiyu. High performance natural gas engine-Realistic clean low-carbon vehicle power [C] // 2017APAC/SAECCE “Powerful Nation in Automotive Industry and Low-Carbon Development (High-Level) Forum”, Shanghai,2017. (in Chinese)
    [59] Mendl G, MangoldR, Rosenberger S. et al. The new audi 2.0l g-tron — Another step towards future sustainable mobility[C] // 38th International Vienna Motor Symposium, Vienna(Austria) 2017



    本文摘自《汽车安全与节能学报》2019年第10卷第2期。作者为来自同济大学智能汽车研究所韩志玉教授、吴振阔博士、高晓杰博士



    以上就是100唯尔教育网(100vr.com)小编为您介绍的关于汽车动力的知识技巧了,学习以上的汽车动力变革中的内燃机发展趋势知识,对于汽车动力的帮助都是非常大的,这也是新手学习汽修专业所需要注意的地方。如果使用100唯尔教育还有什么问题可以点击右侧人工服务,我们会有专业的人士来为您解答。

    本站在转载文章时均注明来源出处,转载目的在于传递更多信息,未用于商业用途。如因本站的文章、图片等在内容、版权或其它方面存在问题或异议,请与本站联系(电话:0592-5551325,邮箱:help@onesoft.com.cn),本站将作妥善处理。

    收藏

    赞一个

    踩一下

    换一批

    汽车动力课程推荐

    汽车发动机构造与维修

    汽车应用与维修

    42024人学过

    ¥99/月

    汽车机械基础

    汽车应用与维修

    41857人学过

    ¥99/月

    汽车维护

    汽车应用与维修

    42073人学过

    ¥99/月

    汽车底盘构造与检修

    汽车应用与维修

    41299人学过

    ¥99/月

    汽车车身修复技术

    汽车应用与维修

    41928人学过

    ¥99/月

    汽修专业客服中心

    王老师

    立即交谈

    林老师

    立即交谈
    更多>>

    推荐阅读

    100VR精品课程推荐

    评价

    0
    发表评论

    0/500字

    更多>>

    最新文章

    电子制造公司中最常见的机械设备,节省大量时间和成本,怎么避免操作错误

    贴片机是电子制造公司中最常见的机械设备之一。贴片机由框架、 xy运动机构(滚珠丝杠、直线导轨、驱动电机)、贴装头、元件送料器、 PCB载体机构、器件对准检测装置、电脑控制系统组成,整机运动主要实现通过xy运动机制。滚珠丝杠传递功率、并通过滚动线性导向运动对实现定向运动。这种传动形式不仅具有自身的小运动阻力,而且结构紧凑,运动精度高。保证每个组件的放置精度。使用贴片机,无需手动找到位置焊接组件,节省了大量时间和成本。重要的是准确性。 目前贴片机大致可分为四种类型:动臂式、复合式、转盘式和大型平行系统。不同种类的贴片机各有优劣。 今天100唯尔教育就结合100唯尔教育VR仿真课程来介绍下SMT贴片机的相关知识。 复合式、转盘式和大型平行系统属于高速安装系统,一般用于小型片状元件安装。转盘式机器也被称做“射片机”(Chip shooter),因为它通常用于组装片式电阻电容。另外,此类机器具有高速“射出”的能力。因为无源元件,即“芯片”以及其他引线元件所需精度不高,射片机组装可实现较高的产能。高速机器由于结构较普通动臂式机器复杂许多,因而价格也高出许多,在选择设备是要考虑到这一点。 一、如何减少或避免自动贴片机故障的方法 1.编程好之后,需要专人检查进给器框架每个位置的分量值是否与编程表中相应的进给器编号分量值相同,如果不正确就修正回来。 2.对于进纸器,需要一个专门的人员在装入每个托盘之前对其进行检查,新托盘的值是否正确。 3.芯片编程,只需修改一次,并验证组件号,安装头旋转角度和安装方向的安装过程是否正确。 4.每一批产品的第一个印刷电路板安装完毕后,应进行检查。如果发现问题,应通过修改程序及时予以纠正。 5.在贴片过程中,经常的检查贴片方向是否正确,丢失件的数量等。及时发现问题,找出原因,消除问题 6.设置焊前检查站(手动或AOI) 二、贴片机保养和维护 1.对工作的贴片每日进行保养,将保养结果记录在[SMT每日检点表]中。 2.吸嘴检查吸嘴是否有磨损或毁坏,是否被锡膏粘附或堵塞,必要时更换或清洁 3.弹片检查弹片是否疲劳(弹性不移),需要时更换之。 4.供料平台检查供料平台是否有片件和遗留物件 5.复合视觉镜头检查镜头是否有污物或零件掉到镜头上,必要时清洁。 以上,就是100唯尔教育关于贴片机的部分内容了。 获取VR仿真课程 长按识别下方二维码,下载APP之后注册就可以购买平台VR仿真课程。 方法2、在电脑上下载100唯尔教育网桌面客户端后注册使用教学云平台资源。 因为虚拟现实仿真操作实训算力要求,建议使用独立显卡的PC端学习。

    彰显汽车年轻时尚的配置,竟然是它,快来看

    一组灯在控制系统的控制下按照设定的顺序和时间来发亮和熄灭,若干个灯泡依次点亮就叫流水灯。它用在夜间建筑物装饰方面。形成一定的视觉效果,例如在建筑物的棱角、店面和招牌装上流水灯,可起到变换闪烁美不胜收的效果。 而汽车厂商也很喜欢把流水灯引入汽车中,例如日产在踏板上做了巧妙的设计,当转向灯或双闪灯打开的时候,踏板上就会有流水灯的效果。奇瑞为了进一步突出了新车的年轻与个性元素,在其尾灯灯腔中加入了转向流水灯功能。 今天100唯尔教育小编就结合100唯尔教育VR仿真课程来介绍流水灯的制作方法。 一、原理 三极管在电路中充当开关的作用,当电路导通,最左边的LED首先点亮。基极串出一电容连接下一个三极管的集电极。当电容充分充电后,下一个三极管导通使得第二个LED点亮,以此类推。可以通过调节电容的容量值,来控制流水灯点亮的时间。 二、制作流程: 1.器件清点及测量。 将买来的材料全部摆在桌子或试验台,按照制作说明书逐一清点器件。测量各电阻阻值,有万用表的用表测,没有的可以通过电阻上标的电阻环,对应计算电阻值。 2.准备焊接。 看明白原理图,将电烙铁接电预热,把器件正确插入基板。 3焊接工艺。 烙铁预热后,将焊锡丝送到引脚与电烙铁焊接前,注意使电烙件头加锡。焊接的时候,要使电烙铁头同时与元件引脚、铜板紧密接触,把锡送到引脚头所成的夹角处。 4.检查电路。 焊接完毕,仔细检查电路是否有虚焊、假焊和短路的地方。电阻是否有阻值正确,电容、发光二极管是否正负极接反,三极管的e、b、c脚是否正确。 逐步分析,发现错误及时纠正,以免通电后烧坏元件。 5、通电调试。 观察流水灯,若有不断按照顺时针方向闪亮,说明焊接成功。 以上,就是100唯尔教育关于流水灯的部分内容了。 获取VR仿真课程 长按识别下方二维码,下载APP之后注册就可以购买平台VR仿真课程。 方法2、在电脑上下载100唯尔教育网桌面客户端后注册使用教学云平台资源。 因为虚拟现实仿真操作实训算力要求,建议使用独立显卡的PC端学习。

    小芯片大用处,单片机科普,看完给跪了!

    很多人对单片机这个词感到非常陌生,但是我们身边单片机的运用可谓是随处可见,像充电宝、无人机、共享单车等,可以说单片机正在悄无声息地改变着我们的生活。毫不夸张地说,目所能及都和单片机相关,并且随着5G技术的发展,市场对数据采集设备要求一定要低功耗,低成本,而这恰恰可以通过单片机和外围电路来实现。 单片机又称为微控制器,是一个采用超大规模集成电路技术,集中央处理器、存储器、多种数据接口为一体的小而完善的微型计算机系统,在家电、工业控制、网络通信、汽车电子等生活生产中应用非常广泛。一块芯片就成了一台计算机。它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。同时,学习使用单片机是了解计算机原理与结构的最佳选择。 今天100唯尔教育小编就结合100唯尔教育VR仿真课程来介绍下如何制作单片机输出控制电路,这里主要以单灯闪烁控制为例来展开。 一、元件领料,先后领取常开开关、瓷片电容、AT89S51、发光二极管、四色环电阻、晶振、电解电容等。 二、电路装配与调试 根据原理图片,装配布局并接线焊接,通过点击“通电调试”按钮,验证检查是否完全按照原理图接好电路,并可通过仪表测量电路,将鼠标放在管脚,右击,显示波形。 1.将socket40放置到电路板中,将AT89S51插入socket40。 先后将发光二极管、四色环电阻R2放置到电路板中 将晶振旋转90度放置到电路板中 将四色环电阻R1放置到电路板中 将常开开关放置到电路板中 将电解电容放置到电路板中 将瓷片电容放置到电路板中 再次将瓷片电容放置到电路板中 开始接线 接线完点击焊接 焊接完点击通电调试按钮,会提示是否有接线错误的地方,正常则发光二极管会正常闪烁。 以上,就是100唯尔教育关于单片机的部分内容了。 获取VR仿真课程 长按识别下方二维码,下载APP之后注册就可以购买平台VR仿真课程。 方法2、在电脑上下载100唯尔教育网桌面客户端后注册使用教学云平台资源。 因为虚拟现实仿真操作实训算力要求,建议使用独立显卡的PC端学习。

    电视接收终端中的重要器件,如果它故障了,接收的图像和伴音质量变差

    电视调谐器是电视接收终端中的重要器件,俗称高频头。普通电视调谐器是以模拟的方式完成接收放大、选通、变频、图声解调的过程,若其中有畸变和失真,会使接收的图像和伴音质量变差。 高频头分为机械调谐和电调谐两类。早期电视机使用机械调谐比较普通,它是采用鼓形开关或者转盘式开关来换接线圈,从而实现频道转换的,并且采用微调电容或者微调电感的方法来实现频率微调。由于机械调谐体积大、且易磨损、寿命短,已逐步被电调谐所取代。 电调谐是利用变容二极管的结电容随其反向偏压变化而变化的特点。让它充当调谐回路的可变电容,使用连续可调的直流电压改变变容二极管的结电容来达到回路的调谐。 今天100唯尔教育就结合100唯尔教育VR仿真课程来介绍下调谐器的相关知识。 一、维修要点: 当出现无图像与伴音故障现象时,如果屏幕噪点很大,且遥控器可以正常操作,可以怀疑调谐器系统故障,但这时应首先检查收视调节情况及调谐器接脚电压和信号供给情况。前项指收视国家制式设置,声音制式设置等;后项指:①供电电压,即+9V、+5V、+30V(注意BVL、BVH、BU脚无供电);②I2C连接情况,有的机型是三线,有的机型是两线,有的接线之间有隔离器件。其次应检查微电脑电路,涉及的电路有:①存储器工作状态判断;②AFC反馈信号达到MPU;③视频同步信号(知晓收到信号)到达MPU。上述检查全都正常,才可判断调谐器本体故障,予以调换。 二、具体操作步骤: 1.检查天线,检查天线连接是否正常 2.检查天线插头,检查插头是否正常,用万用表测量或用良好的天线代替。 3.检查调频器各引脚信号,在正常收视情况下检查调谐器各引脚信号,如果天线正常而图像伴音不正常,怀疑调谐器有故障,可先测量各引脚电压信号。收不到信号时,应检测TV端,在搜索信号过程中用直流检测TV端的直流电压。 以上,就是100唯尔教育关于调谐器的部分内容了。 获取VR仿真课程 长按识别下方二维码,下载APP之后注册就可以购买平台VR仿真课程。 方法2、在电脑上下载100唯尔教育网桌面客户端后注册使用教学云平台资源。 因为虚拟现实仿真操作实训算力要求,建议使用独立显卡的PC端学习。

    电视无法开机,是电源还是屏幕问题,不知情的可以看看

    彩色电视机电源电路是采用开关式稳压电源电路.开关稳压电源电路大致分为并联型和串联型两大类,一般的开关电源是由振荡电路、稳压电路、保护电路三大部分组成。 1、振荡电路:开关电源振荡电路分为晶体管振荡电路和集成块振荡电路。 2、稳压电路:开关电源的稳压原理均采用脉冲调宽式的稳压方式,即通过自动改变开关功率管的关闭和导通时间的比例,或通过改变振荡器输出脉冲的占空比来达到稳压的目的.稳压部分的电路由取样、比较、控制三个部分组成。 3、保护电路:彩电开关电源都设有保护电路,其保护方式均是使电路停振.有过流保护、过压保护和欠压保护(短路保护),还有过热保护。 今天100唯尔教育小编就结合100唯尔教育VR仿真课程来介绍下电视电源电路维修的相关知识。 开关电源损坏后,大多都可独立进行维修,将负载全部断开,在主负载供电组电源上带一只220V40W的灯泡作假负载,并采用低压供电安全方式,即将供电电源经一自耦式变压器降至70V左右进行维修,这种维修方法可完全避免了因电路存在隐患而再度损坏元件的现象,一般正常的开关电源(并联式),在70V左右的供电压就能正常起振工作,慢慢调整自耦变压器的输出电压,开关电源的输出电压都应固定在其预设的电压值上不变,如果开关电源的输出电压随输入电压的变化而变化,则表明其稳压部分电路有问题.;如果没有电压输出则表明振荡电路部分有问题. 第一种情况:以并联型光耦控制稳压式开关电源为例,其维修方法.当开关电源不能正常稳压时,第一步是要确认引起故障的部位,简单快捷的方法是:将光耦件热地端的两控制脚短路,如果电路进入停振状态,则表明故障在取样比较部分电路,取样比较电路有问题多半是比较IC和光耦件损坏所至(比较IC损坏多数会引起光耦件同时损坏),如果是控制电路问题,如控制晶体管损坏,在晶体管的代换上一定要注意晶体管的参数。 第二种情况:电路不起振,当确信供电电压正常时,首先检查启动电阻(即跨接在311伏电源与主振功率管基极之间的电阻是否开路或变直,另外要考虑到不起振是否是由于保护电路动作所引起,如STRS6309的第6脚电压(正常为0V),STR50213的第5脚(正常时100V左右)TEA2261的第3脚(正常时为0V),TDA4601的第5脚等等,如果是保护电路引起停振,一般在开机的瞬间电路能正常起振,可通过此点来进行判别,另外当控制电路有问题(如控制管击穿)也会引起电路停振.其实开关电源电路是比较简单的电路,只要分清主振电路,保护电路和比较稳压电路三者的联接关系,维修起来就觉容易了。 另外,开关电源的主振功率管因其集电极是感性负载,所以主振管工作时,其集电极将要承受8-10倍于电源的脉冲电压,为此在电路上加入了吸收电路,(并于振荡变压器初级绕组的电容和电阻串联支路)和在主振管集电极与地之间并接的电容,这些元件的作用与行输出级的逆程电容有相似的作用.当这些元件有问题时,极易损坏主振功率管,此点需引起注意. 以上,就是100唯尔教育关于电视电源电路的部分内容了。 获取VR仿真课程 长按识别下方二维码,下载APP之后注册就可以购买平台VR仿真课程。 方法2、在电脑上下载100唯尔教育网桌面客户端后注册使用教学云平台资源。 因为虚拟现实仿真操作实训算力要求,建议使用独立显卡的PC端学习。

    SMT产线中最重要的设备,操作简单有手就行,是真的吗?

    主板或PCB板承载了21世纪的大部分用途,是电子产品,手机,计算机,笔记本电脑,电子表,运动手表,由板计算的内部信息,使用贴片机来完成生产任务,这不仅提高了我们SMT的效率,还降低了生产成本和生产时间。有人说,国产贴片机的操作方式基本都是傻瓜式操作,极其简便易懂。车间内可以随意指派一位工人即可完成整条SMT操作。称得上“有手就行”,这是真的吗? 今天100唯尔教育小编就结合100唯尔教育VR仿真课程来介绍下贴片机的相关知识。 一、如何操作 SMT贴片机正式开始生产:选择让机器自动运行,此时机器处于等待状态,等待着生产线上机器的印制线路板传送输入,印制线路板进入机器之后,机器自动生产,生产完成后,进行确定,如果贴装有误,进行数据修改。 SMT贴片机结束工作停止:待贴片机生产完成后选择停止生产,然后进行退出,等待机器回到原点之后,在进行关机。 二、如何保养 1.打开贴装机的电源前,查看下列项目: ①温度和湿度:温度在20℃~26℃之间,湿度在45~70%之间。 ②室内环境:要求空气清洁,无腐蚀气体。 ③确信传输导轨上、贴装头移动范围内没有杂物。 ④查看在固定摄像机上没有杂物,镜头是否清洁。 ⑤确信在吸嘴库周围没有杂物。 ⑥检查吸嘴是否脏,是否变形,清洗或更换吸嘴。 ⑦检查编带供料器是否正确地安放在料站中,确信料站上没有杂物 ⑧查看空气接头,空气软管等的连接情况。 2.打开贴装机的电源后,检查下列项目: 如果贴装机的情况或运行不正常,在显示器上会显示错误信息提示。 ①在启动系统后,检查菜单屏幕的显示是否正常。 ②按下“Servo”开关后,指示灯应变亮。否则关机后重新启动,再将其打开。 ③紧急开关能否正常工作。 ④检查贴装头是否能正确地返回到起始点(源点)。 ⑤检查贴装头移动时,有无异常的噪音。 ⑥检查所有贴装头吸嘴的负压是否均在量程内。 ⑦检查PCB在导轨上运行传输是否顺畅。检查传感器是否灵敏。 ⑧检查边定位、针定位是否正确。 以上,就是100唯尔教育关于贴片机的部分内容了。 获取VR仿真课程 长按识别下方二维码,下载APP之后注册就可以购买平台VR仿真课程。 方法2、在电脑上下载100唯尔教育网桌面客户端后注册使用教学云平台资源。 因为虚拟现实仿真操作实训算力要求,建议使用独立显卡的PC端学习。

    自动化趋势来临,五轴加工中心怎么选,怎么维护保养

    五轴加工中心有各种各样的结构,机床的结构设计从基础上决定了设备的性能,决定了机床的刚性、加工精度、稳定性、可操作性等等。CNC设备的正确操作和维护保养能够防止机床非正常磨损,避免机床突发故障。对机床的精心维护保养,可以保持机床加工精度的长期稳定,延长机床使用寿命。 今天100唯尔教育小编就结合100唯尔教育相关VR仿真课程来介绍下五轴加工中心的相关知识。 一、选择五轴加工中心有哪些要素? 1.结构决定设备性能 主要应考虑以下方面: 1)线性轴在移动时不合并叠加 2)切削回路短的设备刚性好 3)倾斜旋转轴是否是DD马达 4)是否为5轴联动 5)5轴接近性 2.工艺支持 五轴加工中心的加工工艺决定了能否最大化发挥设备的性能。比如使异形刀具,可使得加工效率得到大幅度提升。 3.旋转中心校正 因环境和温度变化等导致的旋转中心变化,会影响五轴加工精度,应能通过探头自动进行校正,3轴/分度/5轴加工精度验证加工,接刀误差

    PCB不可缺少的关键电镀技术,直接影响电镀铜层的质量,你了解吗?

    PCB伴随着的电子产品的技术高速飞跃,HDI产品、平板电脑产品、手机产品一系列的线路板朝着高密度、高集成、细线路、小孔径、轻薄化方向高速发展,线路层的线宽、间距要求越来越小,线路的精密度要求也越来越高。硫酸铜电镀在PCB电镀中占着极为重要的地位,酸铜电镀的好坏直接影响电镀铜层的质量和相关机械性能,并对后续加工产生一定影响,因此如何控制好酸铜电镀的质量是PCB电镀中重要的一环,也是很多大厂工艺控制较难的工序之一。 今天100唯尔教育小编就结合100唯尔教育VR仿真课程来介绍下电镀铜的相关知识。 一、酸性镀铜原理 电镀就是利用化学电解原理,在特定的金属表面上镀上一薄层特定的金属或合金的过程。酸性镀铜又叫牺阳极法镀铜,电镀时,镀层金属Cu为阳极,阳极Cu得到两个电子被氧化成阳离子进入电镀液;PCB板为待镀的金属制品做为阴极,电镀液中的Cu2+阳离子在PCB板Cu金属表面失去两个电子被还原形成Cu。 电镀铜层具有良好的导电性、导热性和机械延展性等优点,是印制电路板(PCB)制造中不可缺少的关键电镀技术之一。 印制电路板电镀铜有全板镀铜、图形线路镀铜和微孔制作镀铜等,常用的镀液有硫酸盐镀液、焦磷酸直镀液和氰化物镀液,而目前比较常用的是酸性硫酸盐镀液。 二、工艺流程: 浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗→逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干。 1.浸酸 浸酸的目的是除去板面氧化物,活化板面,一般浓度在 %,有的保持在10%左右,主要是防止水分带入造成槽液硫酸含量不稳定。 在操作中,要注意控制浸酸时间,不可太长,以防止板面氧化。对于酸液,在使用一段时间后,如酸液出现浑浊或铜含量太高时应及时更换,防止污染电镀铜缸和抄板板件表面。浸酸用的硫酸一般应选用CP级硫酸。 2.镀液配制 酸性硫酸铜镀液具有分散能力和深镀能力好、抄板电流效率高、成本较低等优点,使其在印制板制作中的应用非常广泛。酸性硫酸盐铜镀液一般由硫酸铜(CuSO )、硫酸(H2SO )、盐酸(主要作用是氯离子Cl-)和有机添加剂等组成。硫酸铜是主盐,是溶液中Cu2+离子的主要来源,配制时要注意控制硫酸铜浓度。 以上,就是100唯尔教育关于电镀铜的部分内容了。 获取VR仿真课程 长按识别下方二维码,下载APP之后注册就可以购买平台VR仿真课程。 方法2、在电脑上下载100唯尔教育网桌面客户端后注册使用教学云平台资源。 因为虚拟现实仿真操作实训算力要求,建议使用独立显卡的PC端学习。

    加载更多...
