现代汽车空调智能系统看起来很复杂?其实搞懂它并不难。汽车空调制冷系统主要包含了五大核心部件:压缩机、冷凝器、干燥器、膨胀阀和蒸发器。它们在整个系统中各司其职,发挥着重要的作用。

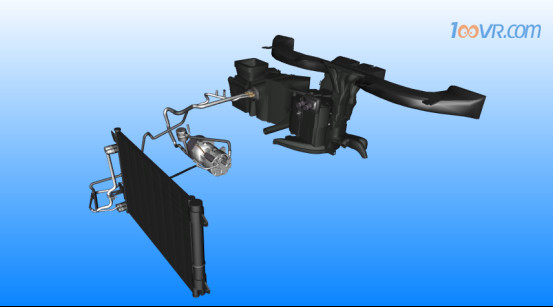

图为100唯尔教育汽车空调制冷系统结构展示
压缩机
压缩机是空调系统的心脏,当我们打开空调,压缩机就开始运行,将低温低压气体压缩为高温高压的气体。

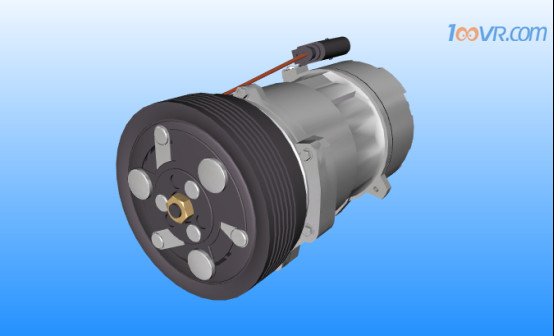

图为100唯尔教育压缩机
冷凝器
接下来,经过压缩机压缩后的高温高压气体进入冷凝器,在冷却风扇和行驶中的自然风极速降温的作用下,将高温高压的气态制冷剂转变为高温高压的液态制冷剂。

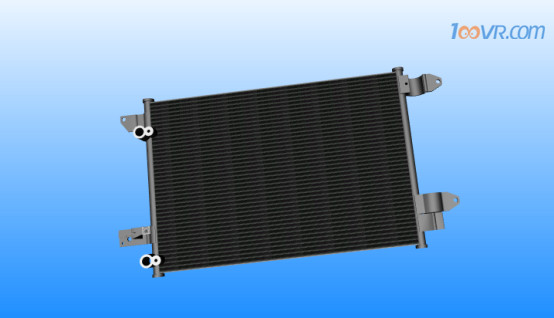

图为100唯尔教育冷凝器
干燥器
干燥器具有储液、过滤和干燥三大作用,是保证压缩机和空调系统正常运行的重要零部件。它能吸收制冷系统中的水分,阻挡经过的杂质,使其不能通过,从而防止制冷系统管路发生冰堵和脏堵。

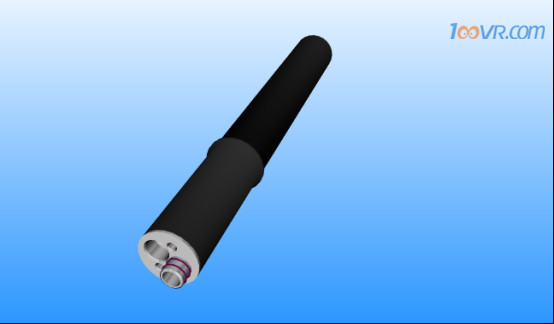

图为100唯尔教育干燥器
膨胀阀
膨胀阀能通过蒸发器出口处的感温元件来感知制冷剂蒸气的过热度,并调节膨胀阀开度的大小,从而控制进入蒸发器的液态制冷剂流量。

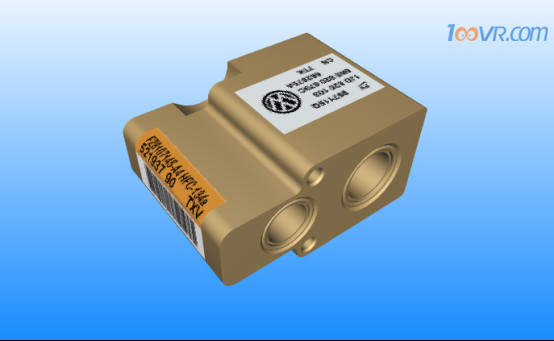

图为100唯尔教育膨胀阀
蒸发器
低温低压的液体现在抵达了蒸发器,它们在蒸发器内吸收周围热量,周围空气也随之变冷。最终,低温空气被鼓风机吹入驾驶室内,让车内的人享受到了清凉,而制冷剂又开始进入了下一个循环……

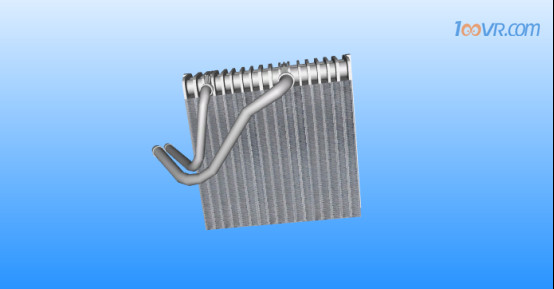

图为100唯尔教育蒸发器
已经初步了解了汽车制冷与制热的工作原理,接下来我们来说说当空调系统不制冷需要维修保养时,我们需要做什么?
汽车空调系统不制冷故障诊断
将车辆置于举升机工位
变速杆置于P档或者N档,拉紧驻车制动器,安装车轮挡块
安装尾气排放装置
安装三件套,拉起发动机舱盖释放杆
打开引擎盖,安装前格栅布和翼子板布

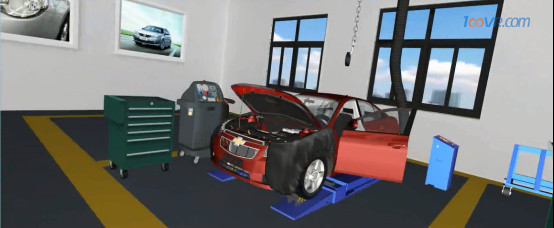

图为100唯尔教育安装前格栅布和翼子板布
带上护目镜、橡胶手套,取下高低压加注口的防尘盖
连接加注机电源,打开加注机,连接加注机高低压管路接头
启动发动机,打开空调,转速保持在1500-2000转/分运转,温度调到最冷,风速最大,风向出向正面,诊断空调是否制冷。

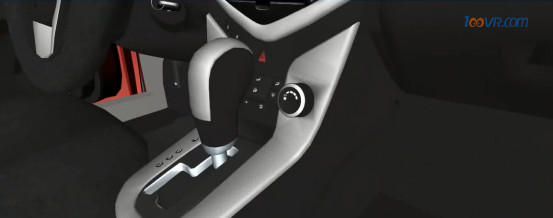

图为100唯尔教育诊断空调是否制冷
观察到空调不制冷
检查压缩机离合器,确认压缩机是否运转
观察到空调压缩机不运转
压缩机离合器没有吸合,压缩机不运转。
连接解码器,读取空调系统的故障码,确认是否有故障码
读取故障码,按照故障码维修流程进行维修
如果观察到没有故障码,则将点火开关置于ON(打开)位置,启动和关闭空调开关。
确认故障诊断仪“A/C Switch(空调开关)”参数在Active(启动)和Inactive(未启动)之间变化,检查A/C开关数据是否正常。

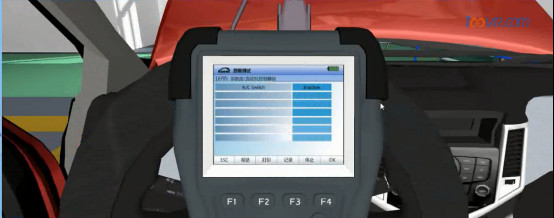

图为100唯尔教育检查A/C开关数据是否正常
观察到A/C开关数据不正常,参数未变化。
启动和关闭空调开关,确认发动机控制模块故障诊断仪“A/C Request Signal(空调请求信号)”参数在Active(激活)和Inactive(未激活)之间变化,检查A26其他数据开关是否正常。
数据不正常,参数未变化,判断为LIN数据线故障或空调电脑故障。
