    建工设备科普-打桩机的分类有哪些?打桩机怎么操作?打桩机工作原理?

    发表于:2020-04-01
    阅读:1672
    评论:0

       建工设备科普-打桩机的分类有哪些?打桩机怎么操作?打桩机工作原理?

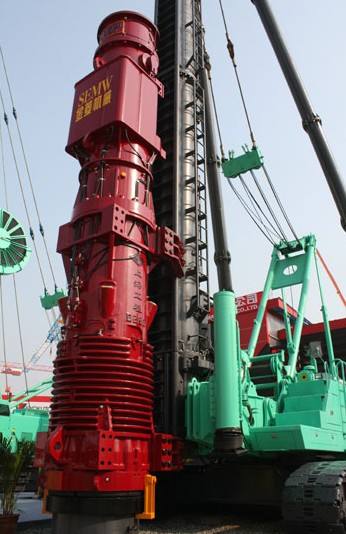

      某同学对打桩机的工作原理表示好奇,打桩机的工作原理:打桩机是利用冲击力将桩打入地层的工程机械,通常打桩机由桩锤、桩架以及附属设备组成。桩锤依附在桩架前部两根平行的竖直导杆(俗称龙门)之间,用提升吊钩吊升。

      桩架为一钢结构塔架,在其后部设有卷扬机,用以起吊桩和桩锤,桩架前面有两根导杆组成的导向架,用以控制打桩方向,使桩按照设计方位准确地贯入地层。塔架和导向架可以一起偏斜,用以打斜桩。导向架还能沿塔架向下引伸,用以沿堤岸或码头打水下桩。桩架能转动,也能移行。

      打桩机的基本技术参数是冲击部分重量、冲击动能和冲击频率。桩锤按运动的动力来源可分为落锤、汽锤、柴油锤、液压锤等。

      为了提高建筑效率,打桩机的种类也越来越多。科普完这个打桩机的工作原理我们给大家继续分享下:打桩机的分类有哪些?打桩机怎么操作?下面对关于几种打桩机的结构和工作原理的概括介绍。

      打桩机的分类有哪些

      1、落锤打桩机



      桩锤是一钢质重块,由卷扬机用吊钩提升,脱钩后沿导向架自由下落而打桩。

      2、汽锤打桩机



      桩锤由锤头和锤座组成,以蒸汽或压缩空气为动力,有单动汽锤和双动汽锤两种。单动汽锤以柱塞或汽缸作为锤头,蒸汽驱动锤头上升,而后任其沿锤座的导杆下落而打桩。

      双动汽锤一般是由加重的柱塞作为锤头,以汽缸作为锤座,蒸汽驱动锤头上升,再驱动锤头向下冲击打桩。上下往复的速度快,频率高,使桩贯入地层时发生振动,可以减少摩擦阻力,打桩效果好。双向不等作用力的差动汽锤,其锤座重量轻,有效冲击重量可相对增大,性能更好。汽锤的进排汽旋阀的换向可由人工控制,也可由装在锤头一侧并随锤头升降的凸缘操纵杆自动控制,两种方式都可以调节汽锤的冲击行程。

      3、螺旋打桩机

      螺旋桩机主要由动力头,钻杆,立柱,液压步履式底盘、回转结构、卷扬机、操作室、电器系统、液压系统、托运机构等组成。在工作状态下,通过操纵液压系统,可实现行走、回转、起落立柱及桩机对位。工作时由动力头驱动钻杆、钻头旋转、卷扬机控制钻具的升降,被钻切削下的土料由螺旋片输送到地面。钻至设计深度提钻成孔,根据工法要求也可边提钻边压注混凝土(或泥浆)而成桩。

      4、柴油捶打桩机

      柴油锤打桩机主体也是由汽缸和柱塞组成,其工作原理和单缸二冲程柴油机相似,利用喷入汽缸燃烧室内的雾化柴油受高压高温后燃爆所产生的强大压力驱动锤头工作。

      柴油锤按其构造形式分导杆式和筒式。

      导杆式柴油锤是现在广泛应用的是筒式柴油打桩锤。



      导杆式柴油锤以柱塞为锤座压在桩帽上,以汽缸为锤头沿两根导杆升降活塞固定、缸体往复运动作为冲击体进行锤击打桩,因其锤击能量、使用寿命短已逐渐被淘汰。

      打桩时,先将桩吊到桩架龙门中就位,再将柴油锤搁在桩顶,降下吊钩将汽缸吊起,又脱开吊钩让汽缸下落套入柱塞,将封闭在汽缸内的空气进行压缩,汽缸继续下落,直到缸体外的压销推压锤座上燃油泵的摇杆时,燃油泵就将油雾喷入缸内,油雾遇到燃点以上的高温气体,当即发生燃爆,爆发力向下冲击使桩下沉,向上顶推,使汽缸回升,待汽缸重新沿导杆坠落时,又开始第二次冲击循环。

      筒式柴油锤是利用芯(上活塞或冲击体)往复运动进行锤击打桩;



      筒式柴油锤以汽缸作为锤座,并直接用加长了的缸筒内壁导向,省去了两根导杆,柱塞是锤头,可在汽缸中上下运动。

      打桩时,将锤座下部的桩帽压在桩顶上,用吊钩提升柱塞,然后脱钩往下冲击,压缩封闭在汽缸中的空气。并进行喷油、爆发、冲击、换气等工作过程。柴油锤的工作是靠压燃柴油来启动的,因此必须保证汽缸内的封闭气体达到一定的压缩比,有时在软土地层上打桩时,往往由于反作用力过小,压缩量不够而无法引燃起爆,就需要用吊钩多次吊起锤头脱钩冲击,才能起动。柴油锤的锤座上附有燃油喷射泵、油箱、冷却水箱及桩帽。柱塞和缸筒之间的活动间隙用弹性柱塞环密封。

      特别是近几年生产的筒式柴油锤,供油油门分4档,1档最小,4档最大,打桩时一般启用2~3档,操作者容易掌握,捶击能量也比较容易估算。



      5、插板机

      插板机是一种新型打桩机械,主要用于沿海软基处理,围海造地施工领域。插板机就位后通过振动锤对准插孔位下沉,排水板从套管内穿过与端头的锚靴相连,套管顶住锚靴将排水板插到设计入土深度,拔起套管后,锚靴连同排水板一起留在土中,然后剪断连续的排水板,即完成一个排水孔插板操作。插板机在世界流行围海造地的今天,越来越能发挥它的优势,软弱地基必须经过处理才能使用,所以插板机在今后的建筑行业中仍占有一席之地。

      6、震动桩锤

      振动桩锤是一种通电后产生强大激振力将物体打入地下的一种设备。利用电动机带动成对偏心块作相反的转动,使它们所产生的横向离心力相互抵消,而垂直离心力则相互叠加,通过偏心轮的高速转动使齿轮箱产生垂直的上下振动,从而达到沉桩的目的。振动桩锤属建筑工程中使用的桩基础施工机械,用于混凝土灌注桩的施工。与桩架配套后,可沉混凝土灌注桩、混凝土扩底桩(大蒜头桩)、石灰桩、砂桩、碎石桩;配上夹桩器后,可沉拔混凝土预制桩和各类钢桩。它是公路、桥梁、机场、建筑等基础施工的理想设备。另外振动桩锤还可作为振动沉管桩机、插板机等机械的打桩用锤。振动桩锤未来主要用于振动沉管桩的施工,这是一个趋势,特别是60、75、90等大功率振动锤的应用,必将取代一些振幅大、噪声强的振动锤。

      7、旋挖钻机

      旋挖钻机是一种适合建筑基础工程中成孔作业的施工机械。主要适于砂土、粘性土、粉质土等土层施工,在灌注桩、连续墙、基础加固等多种地基基础施工中得到广泛应用,旋挖钻机的额定功率一般为125~450kW,动力输出扭矩为120~400kN·m,最大成孔直径可达1.5~4m,最大成孔深度为60~90m,可以满足各类大型基础施工的要求。

      该类钻机一般采用液压履带式伸缩底盘、自行起落可折叠钻桅、伸缩式钻杆、带有垂直度自动检测调整、孔深数码显示等,整机操纵一般采用液压先导控制、负荷传感,具有操作轻便、舒适等特点。主、副两个卷扬可适用于工地多种情况的需要。该类钻机配合不同钻具,适用于干式(短螺旋)或湿式(回转斗)及岩层(岩心钻)的成孔作业,还可配挂长螺旋钻、地下连续墙抓斗、振动桩锤等,实现多种功能,主要用于市政建设、公路桥梁、工业和民用建筑、地下连续墙、水利、防渗护坡等基础施工。国内的专家认为:旋挖钻机在国内今后几年仍有很大的市场。

      8、潜孔钻机

      潜孔凿岩的实质,是在凿岩过程中使冲击器潜入孔内,以减小由于钎杆传递冲击功所造成的能量损失,从而减小孔深对凿岩效率的影响。钻孔机械分为凿岩机和钻机两类,钻机又有露天钻机和井下钻机之分。近几年,国外著名的潜孔钻机制造公司又相继推出了一系列新产品。这些设备的共同特点是自动化程度越来越高,部分功能实现智能化i GPS技术在这些钻机上的应用,实现了臂架自动定位,节约了现场标记和定位的时间,改善了作业效率,使操纵员能够集中精力监视钻孔的进程。同时,更加注重安全和环保以及人机关系的改善。

      9、水平定向钻机

      水平定向钻机是在不开挖地表面的条件下,铺设多种地下公用设施(管道、电缆等)的一种施工机械,它广泛应用于供水、电力、电讯、天然气、煤气、石油等管线铺设施工中,它适用于沙土、粘土、卵石等地况,我国大部分非硬岩地区都可施工。水平定向钻进技术是将石油工业的定向钻进技术和传统的管线施工方法结合在一起的一项施工新技术,它具有施工速度快、施工精度高、成本低等优点,广泛应用于供水、煤气、电力、电讯、天然气、石油等管线铺设施工工程中。

      10、正反循环钻机

      正反循环钻机是采用泥石泵从孔底将携带岩渣的泥浆吸出的钻孔机械。正反循环钻机是一款在地铁基坑和高层建筑基坑施工中得到广泛应用的钻机。由于采用泥浆护壁成孔,故成孔时噪音低。

      11、冲击钻机

      冲击式钻机是灌注桩基础施工的一种重要钻孔机械,利用钻头的冲击力对岩层冲凿钻孔。它能适应各种不同地质情况,特别是卵石层中钻孔,冲击式钻机较之其它型式钻机适应性强。同时,用冲击式钻机造孔,成孔后,孔壁四周形成一层密实的土层,对稳定孔壁,提高桩基承载能力,均有一定作用。

      12、碎石桩机

      在软土地基处理方法中,出现了一种代替振冲碎石桩的新的施工方法,振动沉管挤密碎石桩的施工工艺。振动沉管碎石桩机,桩架挂一个振动锤,采用电机启动,利用振动锤的振动力将沉管震入土中,到达标高后,开始灌注混凝土,(沉管上有一个上料口,通过桩机的卷扬将上料斗提升)边灌料,边振动拔管,将混凝土震密实,灌至标高。振动沉管碎石桩机作为一种大型桩机,有走管式、步履式、履带式几种,功率有俗称的60、75、90、110、120甚至150型。根据设计要求的桩径、桩长及地质条件选用机型。振动沉管挤密碎石桩具有设备简单、操作方便、成本低、施工快、无污染等特点,在软土地基处理中得到广泛应用。

      13、液压锤打桩机



      以油液压力为动力,可按地层土质不同调整液压,以达到适当的冲击力进行打桩,是一种新型打桩机。



      液压打桩机主要由以下几部分组成:分别是锤头/桩架/锤头举升油缸等组成,锤头安装在桩架的垂直导轨内,这样能够保证足够的力量。

      工作时通过操纵液压阀控制油路的进出,使举升油缸牵引锤头升至预定高度,然后控制液压阀切断进油,同时打开举升油缸的主回油路,使锤头自由落下,从而完成打桩工作。

      液压打桩机是以液压油压力为动力进行的举升,它可以根据土质的不同调整液压,从而达到合适的冲击力,因此也越来越多的应用在行业中,成为未来打桩机的行业主流。

      打桩机怎么操作

      一、打桩机操作人员,必须熟悉本机械的构造,性能、操作要领及安全注意事项,经考试合格并取得合格证后,方可单独操作。

      二、操作人员在操作时,必须精力集中。不得与无关人员说、笑、打、闹,操作中不准吸烟及吃食物。

      三、严格遵守打桩机的有关保养规定,认真地做好各级保养,确保打桩机经常处于良好状态。并要注意合理使用,正确操作。

      四、打桩机在工作前,应作好以下各项准备工作:

      1、向施工人员了解施工条件和任务、及施工中发现的问题与本班应注意的事项。

      2、根据施工人员所要求的震动力,调整打桩机变速齿轮的位置。

      3、检查电缆、导线的绝缘是否良好。检查控制器触点是否良好,界限是否正确。

      4、检查电源的电压是否符合要求。

      5、按日常保养项目对各部进行润滑,保养。

      五、打桩机在工作中的安全注意事项:

      1、打桩机工作时,要有专人指挥。指挥人员与操作人员在工作前要相互核对信号。工作中应密切配合。

      2、开始时,应用电铃或其它方式发出信号,通知周围人员离开。

      3、打桩机与桩帽,桩帽与管柱(或桩)平面要垫平,联结螺栓应拧紧,并应经常检查是否有松动。

      4、打桩机的启动应由低速档逐档加快到高速。

      5、打桩机在工作中应密切注视控制盘上电流、电压的指示情况。若发现异响或其它异常情况,应立即停机检查。

      6、经常检查轴承温度及轴承盖螺钉是否有松动现象,要严格检查偏心铁块联结螺钉有无松动,防止发生事故。

      7、下沉时,管柱(或桩)周围严禁站人。

      8、打桩机配合射水、吸泥下沉时,应与有关人员预先联系,并在工作中互相关照。

      9、接长管柱或桩及安装桩帽时,工作人员必须佩戴安全带。

      10、下沉过程中,严禁进行机械的保养、维护工作。

      六、打桩机停止工作后,应立即切断电源,并对打桩机和电动机进行检查、保养。

      七、打桩机长期停用,应入库保管,电动机要做好防潮保护,控制盘上的仪表,应拆下装箱保管。





      最后呢放几种打桩机施工的视频吧,更直观点:
