    机械工程师必须掌握的齿轮传动知识详解,结合机械动图一起看齿轮,更直观易懂

    作者:机械传动
    发表于:2020-01-15
    阅读:2654
    评论:0

    齿轮传动是现代各种设备中应用最广泛的一种机械传动方式。它的传动比较准确,效率高,结构紧凑,工作可靠,寿命长。齿轮传动方式有很多种,本文以不同的齿轮传动方式举例说明。关于齿轮传动,这些动图演示不可错过





    齿轮传动的特点:



    效率高,在常用的机械传动中,以齿轮传动效率为最高,闭式传动效率为96%~99%,这对大功率传动有很大的经济意义;

    结构紧凑,比带、链传动所需的空间尺寸小;

    传动比稳定,传动比稳定往往是对传动性能的基本要求。齿轮传动获得广泛应用,正是由于其具有这一特点;

    工作可靠、寿命长,设计制造正确合理、使用维护良好的齿轮传动,工作十分可靠,寿命可长达一二十年,这也是其它机械传动所不能比拟的。这对车辆及在矿井内工作的机器尤为重要;

    但是齿轮传动的制造及安装精度要求高,价格较贵,且不宜用于传动距离过大的场合。

      齿轮传动的分类:



      齿轮传动按齿轮的外形可分为圆柱齿轮传动、锥齿轮传动、非圆齿轮传动、齿条传动和蜗杆传动。



      圆柱齿轮传动



      用于传递平行轴间动力和运动的一种齿轮传动。按轮齿与齿轮轴线的相对关系,圆柱齿轮传动可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动和人字齿圆柱齿轮传动3种。

    01 圆柱齿轮传动

    两个齿轮啮合时候齿轮的主轴相互平行的时候我们叫做平行轴齿轮传动。也叫圆柱齿轮传动。具体分为下面几个方面:直齿轮传动、平行轴斜齿轮传动、人字齿轮传动、齿轮齿条传动、内齿轮传动、摆线齿轮传动、行星齿轮传动等。

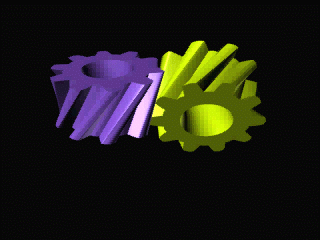

    1)直齿轮传动

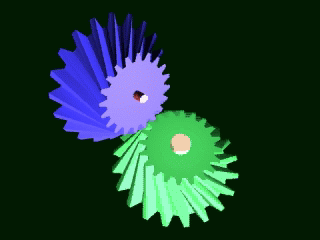

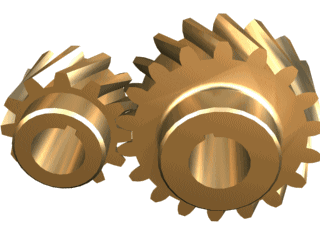

    2)平行轴斜齿轮传动

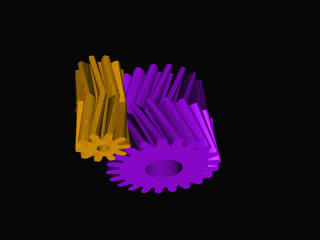

    3)人字齿轮传动

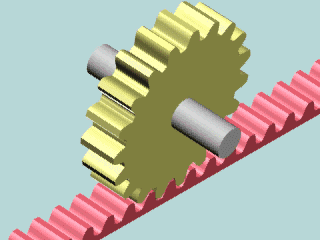

    4)齿轮齿条传动

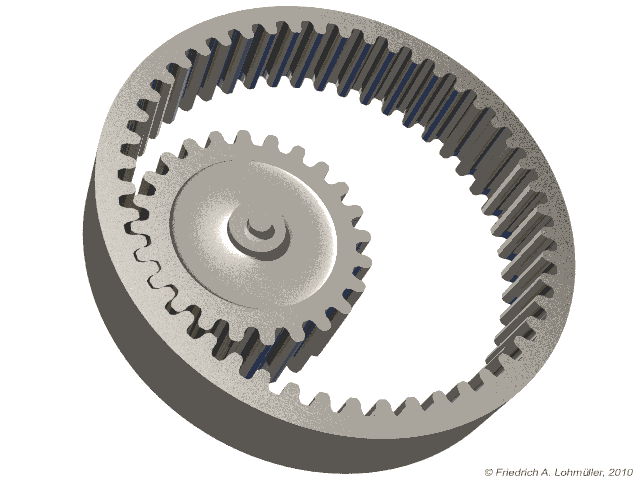

    5) 内齿轮传动

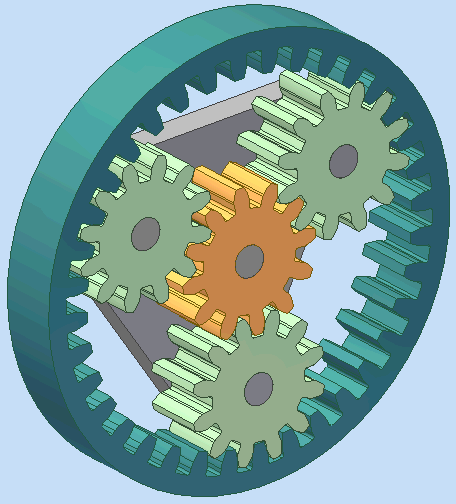

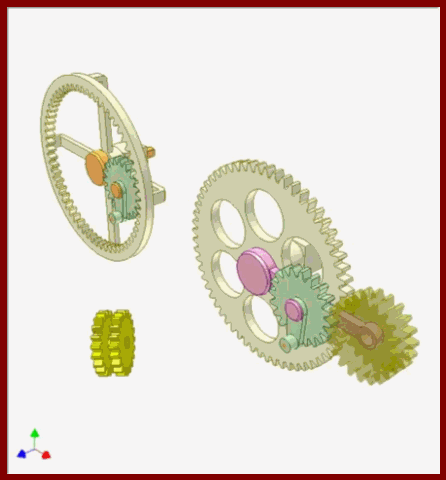

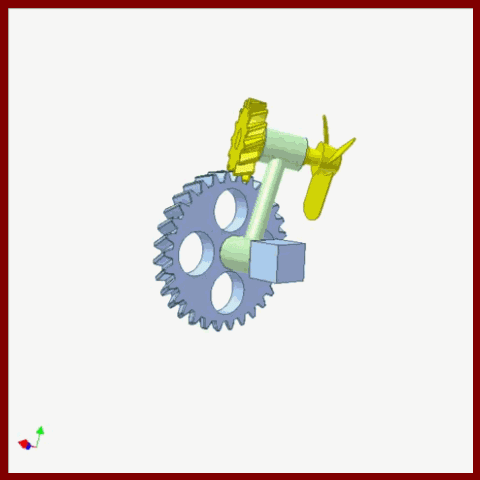

    6)行星齿轮传动

    02、锥齿轮传动

    如果两个主轴相互不是平行的时候,叫做相交轴齿轮传动,也叫锥齿轮传动。具体分为:直齿锥轮传动、斜齿锥齿轮传动、曲线齿锥齿轮传动等。

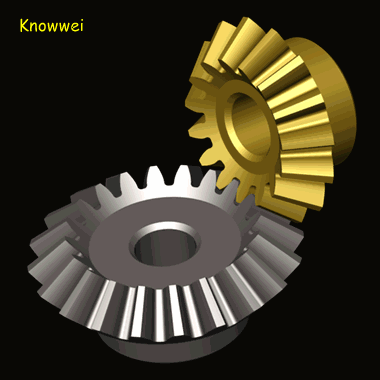

    1)直齿锥轮传动

    2)斜齿锥齿轮传动

    3) 曲线齿锥齿轮传动

    03、交错轴齿轮传动

    当两主轴空间异面交错的时候,叫交错轴齿轮传动。有交错轴斜齿轮传动、准双曲面齿轮传动、蜗杆传动等。

    1)交错轴斜齿轮传动



    2)准双曲面齿轮传动

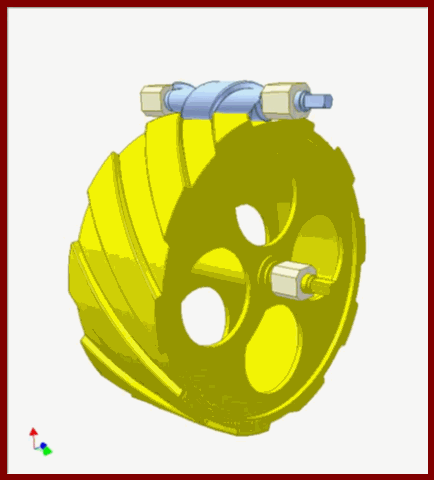

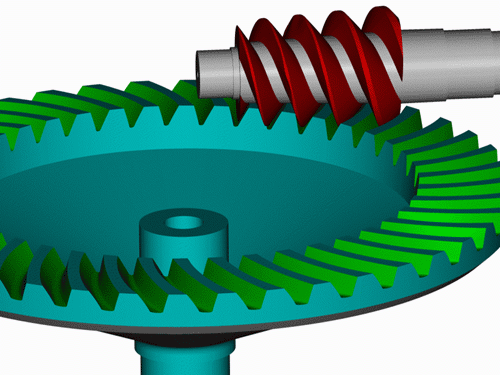

    3)蜗杆传动



    十种不常见的齿轮传动

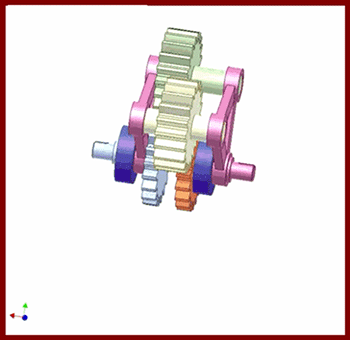

    1. 圆柱齿轮传动1



    2. 圆柱齿轮传动2



    每个齿轮(螺杆)都只有一齿,齿轮端面宽度必须大于齿轴间距。

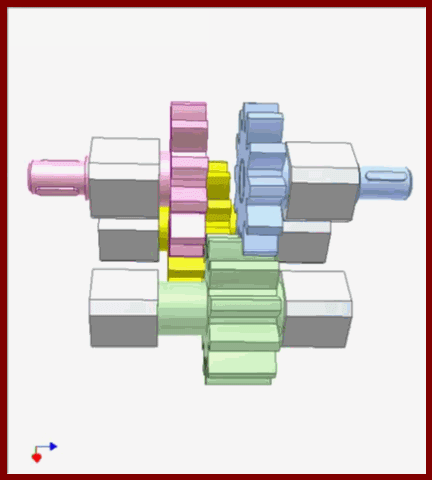

    3. 4个小齿轮同轴反向旋转



    这个机制被用来代替3锥齿轮传动,以避免使用垂直轴。

    4. 齿轮联轴器1,内部齿轮没有轴承。



    5. 齿轮联轴器2,内部齿轮没有轴承。



    6. 内外部齿轮



    7. 齿数相等的齿轮减速器



    这是一个通常被认为是不可能实现的结果。

    8. 螺旋齿轮传动1,辅助器外螺旋传动。



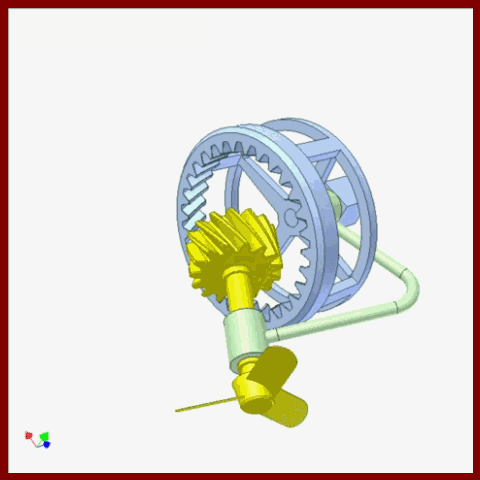

    9. 螺旋齿轮传动2,辅助器内螺旋传动。

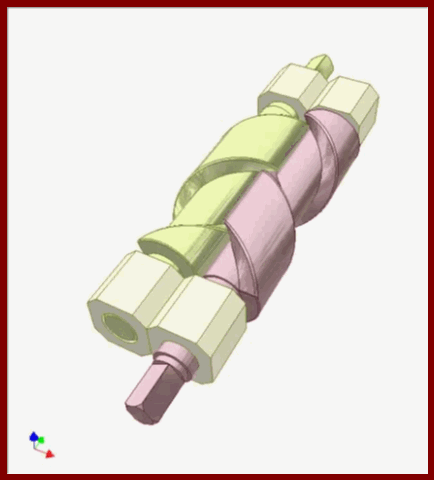

    10. 螺旋齿轮传动3

    以上就是100唯尔(100vr.com)小编为您介绍的关于齿轮联轴器的知识技巧了,学习以上的机械工程师必须掌握的齿轮传动知识详解,结合机械动图一起看齿轮,更直观易懂知识,对于齿轮联轴器的帮助都是非常大的,这也是新手学习机械制造所需要注意的地方。如果使用100唯尔还有什么问题可以点击右侧人工服务,我们会有专业的人士来为您解答。
