    职教3D干货|教你如何做好光纤熔接工作?

    作者:100VR
    发表于:2019-09-24
    阅读:3867
    评论:0

      使用光纤进行光纤熔接施工,开始有些繁琐,要求操作者仔细观察,操作规范,熟练以后会觉得非常方便,但还是有很多步骤需要我们注意,省略掉一些步骤或者是没有操作到位都有可能影响最终的熔接效果。

      今天100唯尔教育小编就结合100唯尔教育《光电子技术基础与技能》课程及其三维互动资源来介绍如何做好光纤熔接工作?

      一、光纤熔接前的准备

      光纤熔接前,首先要准备好剥纤钳、切刀、熔接机、热缩套管、酒精棉等必要操作设备、工具和必需材料,查看熔接机电源是否充裕够用,各种材料是否齐全等,然后把要熔接的光纤外护套、钢丝等视盘纤长度去除,查找出需要熔接的相对应的光纤,在做好前期充分准备工作的前提下,按照制备端面、熔接光纤、盘纤整理几个步骤逐一进行。

      二、端面的制备

      合格的光纤端面是熔接的必要条件,端面质量好坏将直接影响到熔接质量。光纤端面的制备包括剥离、清洁和切割三个环节。

      1. 剥离光纤

      剥离光纤即剥除光纤涂面层,操作时要按照平、稳、快三字剥纤法原则,掌握其技巧。“平”,要求持纤要平。左手拇指和食指捏紧光纤,使之成水平状,所露长度以5cm为准,余纤在无名指、小拇指之间自然打弯,以增加力度,防止打滑。“稳”,要求剥纤钳要握得稳,不允许打颤、晃动。“快”,要求剥纤要快,剥纤钳应与光纤垂直,上方向内倾斜一定角度,然后用钳口轻轻卡住光纤右手,随之用力,顺光纤轴向平向外推出去,整个过程要一气呵成,尽量一次剥覆彻底,不能犹豫停滞。

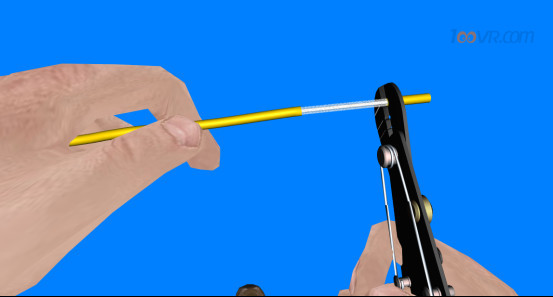

      图为100唯尔教育剥离光纤

      2. 裸纤的清洁

      清洁裸纤,首先要观察光纤剥除部分的涂覆层是否全部剥除,若有残留,应重新剥除。如有极少量不易剥除的涂覆层,可用绵球沾适量酒精,一边浸渍,一边逐步擦除。清洁时,将棉花撕成层面平整的扇形小块,沾少许酒精,夹住以剥覆的光纤,顺光纤轴向擦拭,不能做往复运动。一块棉花使用2~3次后要及时更换,每次要使用棉花的不同部位和层面,这样即可提高棉花利用率,又防止了裸纤的再次污染。

      图为100唯尔教育清洁裸纤

      3. 裸纤的切割

      裸纤的切割是光纤端面制备中最为关键的环节。在这一环节中,精密、优良的切刀是基础,而严格、科学的操作规范是保证。切刀有手动和电动两种。手动切刀操作简单,性能可靠,随着操作者水平的提高,切割效率和质量可大幅度提高。电动切刀切割质量较高,适宜在野外寒冷条件下作业,但操作较复杂,要求裸纤较长。因此,在选择切刀时,熟练的操作者在常温下进行快速光缆接续或抢险,宜采用手动切刀;初学者或在野外较寒冷条件下作业时,宜采用电动切刀。切刀选择后,操作人员应按切割操作规范进行操作,掌握动作要领。首先要清洁切刀和调整切刀位置,切刀的摆放要平稳,切割时,动作要自然平稳、不急不缓,避免断纤、斜角、毛刺及裂痕等不良端面的产生,保证切割的质量。同时,要谨防端面污染。热缩套管应在剥覆前穿入,严禁在端面制备后穿入。在接续中应根据环境,对切刀“V”形槽、压板、刀刃进行清洁。裸纤的清洁、切割和熔接的时间应紧密衔接,不可间隔过长,特别是已制备好的端面,切勿放在空气中。移动时要轻拿轻放,防止与其他物件擦碰。

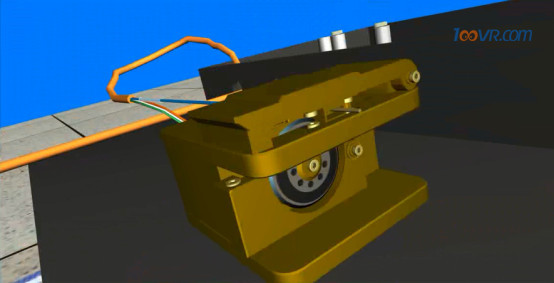

      图为100唯尔教育切割裸纤

      三、光纤熔接

      光纤熔接是接续工作的中心环节,因此高性能熔接机和熔接过程中科学操作十分必要。

      (1)熔接机的选择

      熔接机的选择应根据光缆工程要求配备蓄电池容量和精密度合适的熔接设备。由于熔接机属高技术、高精密设备,价格高,因此,选择的熔接机要有优良的性能、运行稳定、熔接质量高,且配有防尘防风罩、大容量电池等,适宜于各种光缆工程(也有的熔接机体积较小、操作简单、备有简易切刀,蓄电池和主机合二为一,携带方便,特别适宜于中小型光缆工程)。操作人员应熟悉所使用熔接机的性能特点,熟练掌握操作知识和要领,不能一知半解。

      (2)熔接机参数设定

      熔接程序熔接前根据光纤的材料和类型,设置好最佳预熔主熔电流和时间及光纤送入量等关键参数。熔接过程中还应及时清洁熔接机“V”形槽、电极、物镜、熔接室等,随时观察熔接中有无气泡、过细、过粗、虚熔、分离等不良现象,注意OTDR跟踪监测结果,及时分析产生上述不良现象的原因,采取相应的改进措施。如多次出现虚熔现象,应检查熔接的两根光纤的材料、型号是否匹配,切刀和熔接机是否被灰尘污染,并检查电极氧化状况,若均无问题,则应适当提高熔接电流。在确保光纤熔接质量无问题后,热缩松套管,保护熔接点处的光缆,并按顺序妥善放置保存好,稍微清理一下现场后,进行光纤盘纤。

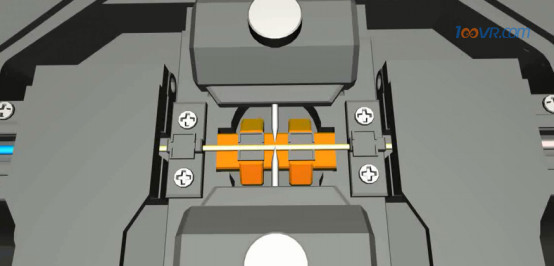

      图为100唯尔教育光纤熔接

      四、盘纤整理

      光纤盘纤既是一门技术,也是一门艺术。科学的盘纤方法,不仅可以避免因挤压造成的断纤现象,使光纤布局合理、附加损耗小,能够经得住时间和恶劣环境的考验,而且有利于以后的检查维修。盘纤时,一般沿松套管或光缆分歧方向为单元进行,每熔接和热缩完一个或几个松套管内的光纤、或一个分支方向光缆内的光纤后,盘纤一次,避免光纤松套管间或不同分支光缆间光纤的混乱,使之布局恰当、易盘、易拆、易维护。也可以预留盘中热缩管安放单元为单位盘纤,根据接续盒内预留盘中某一小安放区域内能够安放的热缩管数目进行,依此避免由于安放位置不同而造成的同一束光纤参差不齐、难以盘纤和固定,甚至出现急弯、小圈等现象。

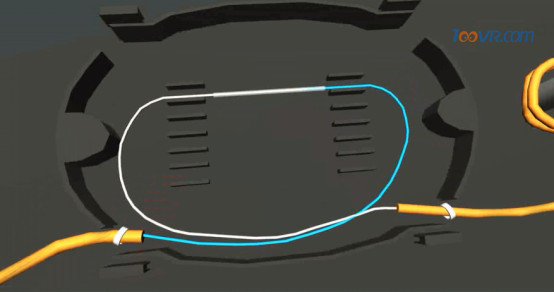

      图为100唯尔教育盘纤整理

      光缆连续是一项细致的工作,特别在端面制备、熔接、盘纤等环节,要求操作者仔细观察,周密考虑,操作规范。总之,在工作中,要培养严谨细致的工作作风,勤于总结和思考,才能提高实践操作技能,降低接续损耗,全面提高光缆接续质量。

      以上,就是100唯尔教育关于光纤熔接的部分内容,如果对其中的课程内容或三维互动资源感兴趣,可以直接上100唯尔教育网搜“光电子”就可以看到对应的课程列表了。
