    备课干货|3D还原,四步就能完成孔金属化

    作者:100VR
    发表于:2019-08-16
    阅读:1546
    评论:0

      硫酸盐光亮镀铜工艺,镀液成分简单,加工成本低,可以获得全光亮镜面状的镀层,免去繁重的抛光工序,是优良的中间镀层。镀铜膜采用的设备是EASY-E孔化设备,EASY-E孔化设备采用的是直接电镀工艺,工艺流程简单,电子菜单引导式操作,四步就能完成孔金属化,

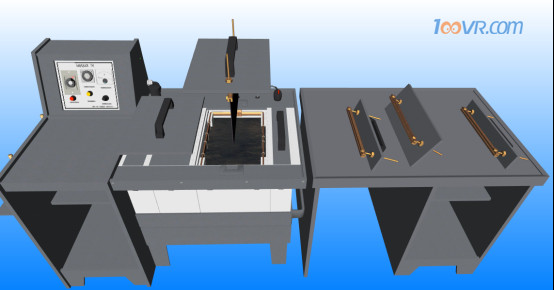

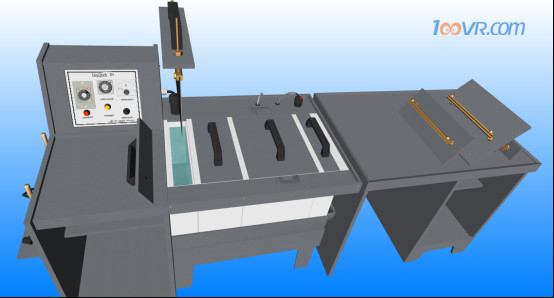

      图为100唯尔教育EASY-E孔化设备

      1. 除油


      图为100唯尔教育EASY-E孔化设备除油

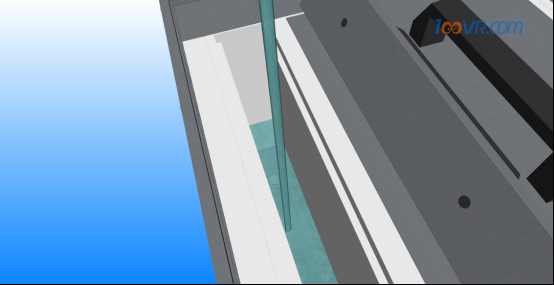

      2. 预浸


      图为100唯尔教育EASY-E孔化设备预浸

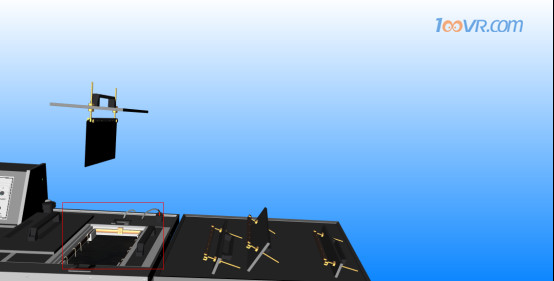

      3. 活化


      图为100唯尔教育EASY-E孔化设备活化

      4. 电镀铜


      图为100唯尔教育EASY-E孔化设备电镀铜

      了解了孔金属化的四个步骤,接下来100唯尔教育小编就结合100唯尔教育《PCB制作与焊接三维仿真实训室》课程及其三维互动资源来介绍下EASY-E孔化设备的结构及维护。

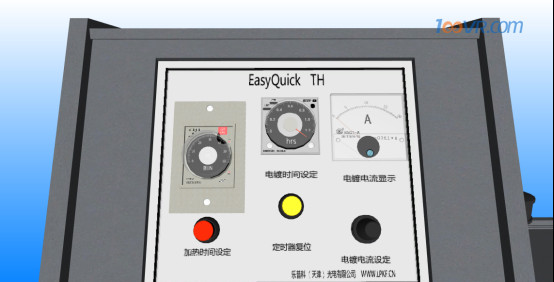

      一、设备面板

      加热时间设定、电镀时间设定、定时器复位、电镀电流设定、电镀电流显示。


      图为100唯尔教育EASY-E孔化设备设备面板

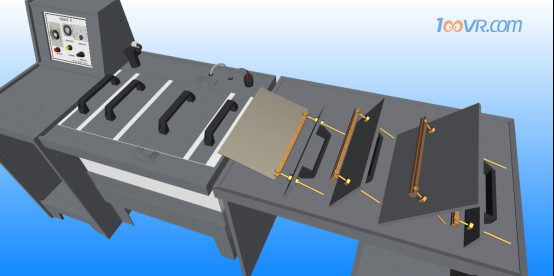

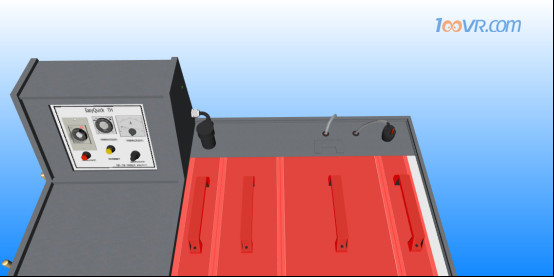

      二、EASY-E孔化设备有4个工作药液槽

      即前3个用于孔化和第4个用于OSP处理的药水槽组成,整机有电镀电流大小、温度、时间控制,很方便的用于直径0.4mm以上的孔金属化处理和防氧化处理。


      图为100唯尔教育EASY-E孔化设备4个工作药液槽

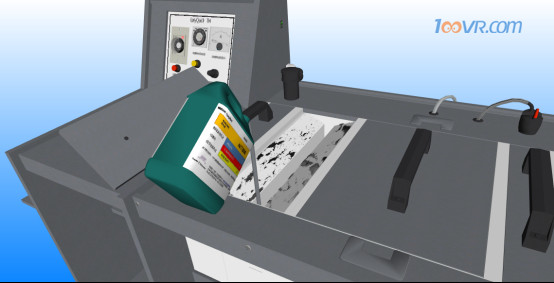

      (一)第1槽药水名称:CL100(除油,无色呈弱碱性)

      作用是清洁和去除高速钻孔后在孔壁由熔化的树脂和玻璃纤维丝组成的一些油污和杂质。

      工作条件:温度55℃,时间15分钟,正常工作3个月更换一次药液,可用蒸馏水补加。


      图为100唯尔教育第1槽

      (二)第2槽药水名称:ACT300(活化,炭黑呈水溶性)

      作用是在孔壁上形成一层很薄的导电体以便于电镀时导上电。

      工作条件:常温,时间15分钟,正常使用1年更换一次药液,不能补加其他东西。


      图为100唯尔教育第2槽

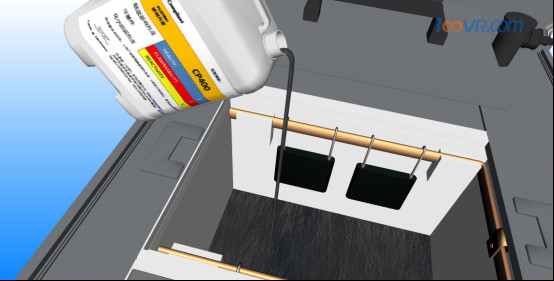

      (三)第3槽药水名称:主液CP400+光亮剂(电镀液,蓝色的硫酸铜溶液呈酸性)

      作用是外加电镀电流后,通过电子转移使PCB钻孔两面导通并镀上一层铜。

      工作条件:常温,时间45-60分钟,正常使用1年更换一次药液。


      图为100唯尔教育第3槽

      (四)第4槽药水名称:OSP药液

      作用是外加电镀电流后,通过电子转移使PCB钻孔两面导通并镀上一层铜。

      工作条件:温度33-35℃,时间3-5分钟浸泡PCB板,正常使用1年更换一次药液。


      图为100唯尔教育第4槽

      三、设备维护

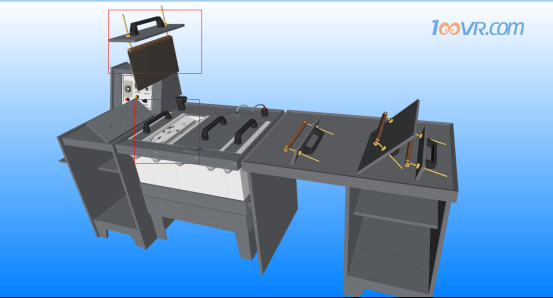

      1. 清除阳极杆上的许多绿色的结晶体并保持阳极杆与阳极板的挂钩、夹具保持良好的接触,以免造成电流偏小。


      图为100唯尔教育除阳极杆上绿色结晶体

      2. 保持阳极板上有一层薄的黑色钝化膜,在使用中出现电镀板一面光亮另一面不亮的现象需要及时清洗阳极板跟阳极杆。

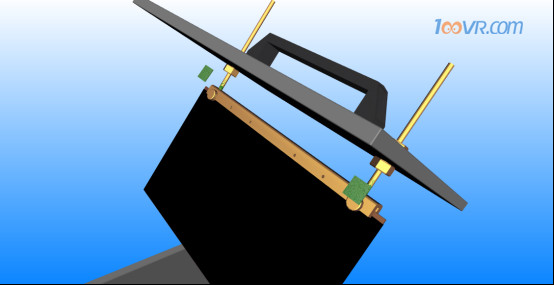

      图为100唯尔教育保持阳极板上有一层薄的黑色钝化膜

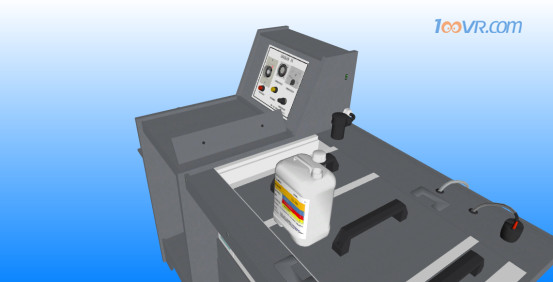

      3. 若电镀的板不光量需适当添加光亮剂,比例按0.4ml/L的比例添加,直到正常为止。


      图为100唯尔教育添加光亮剂

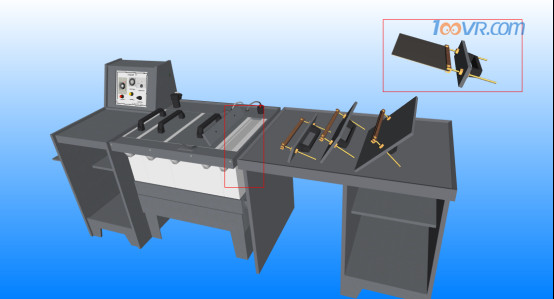

      4. 将阳极板和阳极杆重新放回再电解1-2个小时后镀板效果较好。所有的废弃药液由当地的环保部门回收,不能随意排放。


      图为100唯尔教育将阳极板和阳极杆重新放回再电解

      以上,就是100唯尔教育关于EASY-E孔化设备的部分内容。如果老师们对其中的课程内容及资源感兴趣,可以直接上100唯尔教育网搜索“PCB制作”就可以看到对应的课程。
