    职教备课干货|电工入门必读,3D还原三相异步电动机结构

    作者:100VR
    发表于:2019-08-13
    阅读:1186
    评论:0

      异步电动机也称感应电动机,是工农业生产中应用最为广泛的一种电机。例如,中小型轧钢设备、矿山机械、机床、起重机、鼓风机、水泵、以及脱粒、磨粉等农副产品用的加工机械,大多采用异步电动机拖动。与其他电动机相比,异步电动机具有结构简单、坚固耐用、使用方便、运行可靠、效率高、易于制造和维修、价格低廉等许多优点。异步电动机是一种交流电机,它可以是单相的,也可以是三相的。但它的转速和电网频率没有同步电机那样严格不变的关系。下面100唯尔教育小编将结合100唯尔教育网《电工技术基础》课程及其三维互动教学资源介绍三相异步电动机的基本结构、工作原理等。

      一、了解三相异步电动机结构:对三相异步电动机进行拆卸

      1. 拆去接线

      2. 拆卸地脚螺丝

      3. 安装拉具

      4. 拆卸皮带轮或联轴器

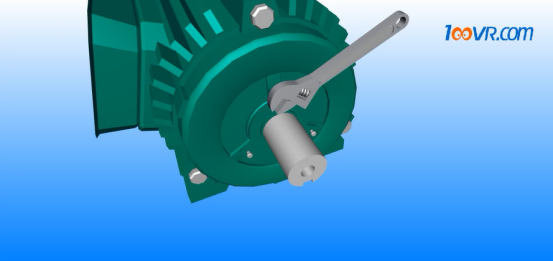

      5. 卸下前轴承外盖

      图为100唯尔教育卸下前轴承外盖

      6. 旋下前盖上固定螺栓

      7. 取下电动机前盖

      8. 旋下电动机后盖螺栓

      9. 取下电动机后盖

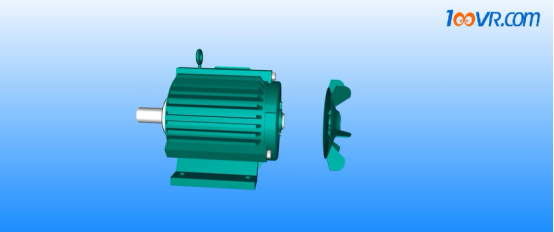

      10. 拆下风叶

      图为100唯尔教育拆下风叶

      11. 卸下后轴承外盖

      12. 旋下后盖内部固定螺栓

      13. 取下电动机中轴前垫圈

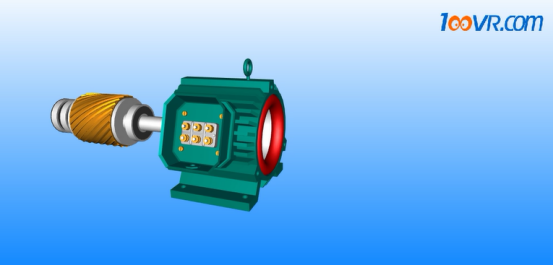

      14. 取下电动机中轴

      图为100唯尔教育取下电动机中轴

      二、三相异步电动机应如何检修?

      (一)兆欧表测量电气设备(绝缘程度)

      测试电动机绕组与地绝缘电阻、绕组与绕组之间绝缘电阻,要用兆欧表测量,下面介绍测量方法。

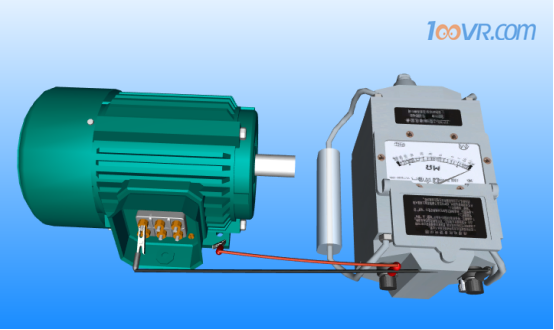

      1. 各绕组对地绝缘电阻

      使用摇表,“L”端依次接在各相绕组的引出端,将“E”端接在不涂漆的机壳上。其次,测量相间绝缘性能。平衡的转动手柄,使转速保持在120r/min,指针应该大于5MΩ,证明绕组对地电阻符合绝缘标准。

      如果表针指向小于1MΩ的数值上,证明电阻过低,不能投入运转。要检查电动机槽绝缘是否损坏或者是否受潮。

      图为100唯尔教育各绕组对地绝缘电阻

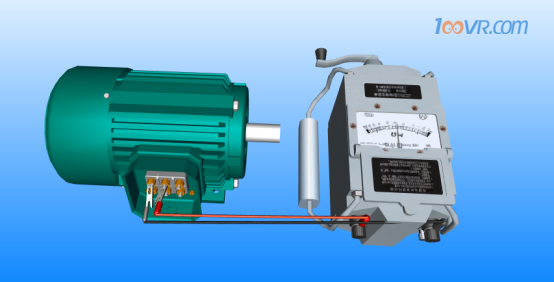

      2. 三相绕组之间的绝缘电阻

      使用摇表,将“L”和“E”端分别接在两相绕组的引出端,平衡的转动手柄,使转速保持在120r/min,测其阻值不得小于5MΩ,相与相之间的绝缘电阻应大于5MΩ(500V)。如果小于1 MΩ(500V),要分析原因,是否相间绝缘纸、层间绝缘纸损坏、电动机受潮,根据情况加以修理或烘干。用以上测试方法测试出A相与C相、B相与C相绝缘电阻,每相之间电阻都应大于5 MΩ(500V)。

      图为100唯尔教育三相绕组之间的绝缘电阻

      (二)钳形电流表判断各相电流平衡

      图为100唯尔教育用钳形电流表测量三相电流

      用钳形电流表测三相电时,可以每相测一次,也可以三相测一次,此时表上数字应为零,(因三相电流相量和为零),当钳口内有两根相线时,表上显示数值为第三相的电流值,通过测量各相电流可以判断电动机是否有过载现象(所测电流超过额定电流值),电动机内部或(把其他形式的能转换成电能的装置叫做电源)电源电压是否有问题,即三相电流不平衡是否超过10%的限度。

      以上就是100唯尔教育关于三相异步电动机的部分内容,如果老师们对其中的课程内容及三维互动教学资源感兴趣或者觉得可以用于辅助教学工作,可以直接上100唯尔教育网搜索“电工技术基础”就可以看到对应的课程内容。
