机械图纸该怎么画怎么看怎么读？一文看懂机械制图

在生产实际中，物体的形状和结构是多种多样的，对于结构和形状比较复杂的形体，仅用三视图往往还不能清晰地表达它们的形状和结构．为适应表达各种物体内外形状的需要，在制图标准中，还规定了一系列的表达方法，画图时可根据物体的结构特点，选用适当的表达方法。

视图、剖视图、剖面图表达方法的基本原理都是正投影，所不同的是图示方法和应用特点．

一、视图

物体向投影面作正投影，所得到的图形称为视图．视图主要用来表达物体的外形，一般只画出物体可见部分的投影，必要时才画出不可见部分的投影．视图分为：基本视图、局部视图和斜视图．

视图分为：基本视图、局部视图、斜视图．

1.基本视图

制图标准规定：用正六面体的六个面作为六个投影面，称为基本投影面．将物体放在六面体中间，分别向投影作正投影，由前向后作投影，得正视图；由上向下投影，得俯视图；由左向右投影，得左视图；这三个视图我们以前学过．还有三个视图，由下向上投影，得仰视图；由右向左投影，得右视图，由后向前投影得后视图．

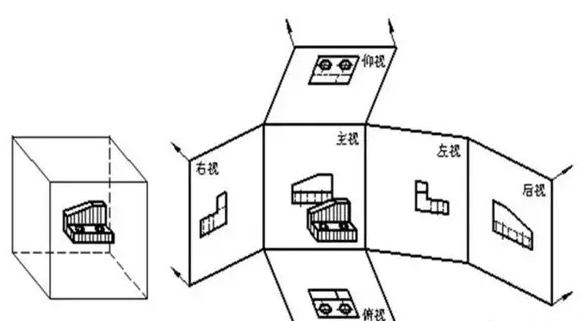

六个基本投影面展开时，规定正立投影面不动，其余各投影面按如图所示的方向，展开到与正立投影面在同一平面上．

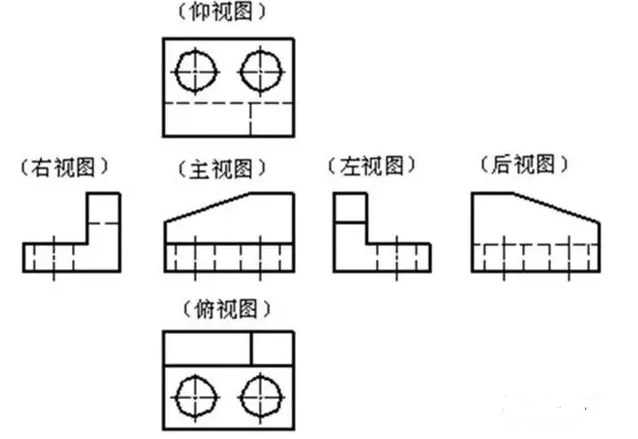

投影面展开后，六个基本视图的配置关系如图所示，在同一张图纸上，基本视图如按这种位置关系配置，可不标注视图的名称．

六个基本视图的配置：

2．基本视图的标注：

当某个视图位置不符合上述配置关系时，应进行标注．标注方法是：在视图的上方用大写字母标出视图名称，如“A向”、“B向”等，在名称的下面画一粗横线，在相应视图附近用箭头指明投影方向并注上同一字母，如图中的“A向” 视图，即仰视图．

基本视图投影规律及位置关系：

基本视图之间与三视图一样，仍然符合“长

对正、高平齐、宽相等”的投影规律，即：

正、俯、仰、后视图“长对正”；

正、左、右、后视图“高平齐”；

俯、左、右、仰视图“宽相等”．

六个视图位置关系须注意的是：在俯、左、仰、右视图中，靠近正视图的一面是物体的后面，远离正视图的一面是物体的前面，此外，正视图和后视图左右位置关系相反．

在实际画图时，一般物体并不需要全部画出六个基本视图，而是根据物体形状的特点和复杂程度，具体进行分析，选择其中几个基本视图，完整、清晰地表达出该物体的形状和结构．
3．局部视图

当物体的某一部分形状未表达清楚，又没有必要画出整个基本视图时，可以只将物体的这一部分向基本投影面投影，所得的视图称为局部视图．如图1－4所示，为一集水井，已画出其正视图和俯视图，集水井内外的主要形状已经表达清楚，但其上部的进水口和下部的出水口的形状尚未清晰地表达出来．如果再画左视图和右视图，则集水井大部分投影重复．因此，可沿着箭头A所指的方向对右侧面进行投影，只画出局部的左视图以表达进水口的形状；沿着箭头B所指的方向对左侧面进行投影，只画出局部的右视图以表达出水口的形状．这样集水井的形状就完全表达清楚了．

局部视图不仅减少了画图的工作量，而且重点突出，简单明了，表达方法比较灵活．

画局部视图时必须注意：

（1）局部视图的断裂边界用波浪表示，如图中的A向视图，但当所表达的局部结构是完整的，且外形轮廓又成封闭时，则波浪线可省略不画，如B向视图．

（2）必须用带字母的箭头指明投影部位及方向，并在该局部视图上方用相同的字母标注局部视图的名称，如“A向”、“B向”等．

（3）局部视图应尽量配置在箭头所指的方向，并与基本视图保持投影关系．由于布局等原因，也允许把局部视图配置在图幅其他适当的地方，如图B向视图．

当物体上具有不平行于基本投影面的倾斜部分时，在基本视图上就不能反映该倾斜部分的真实形状．为了表达倾斜部分的真实形状，可以选择一个新的辅助投影面，使它与物体倾斜部分平行，并垂直于一个基本投影面，然后将倾斜部分向辅助投影面投影，再将辅助投影面按投射方向旋转到与其垂直的基本投影面上，这样所得的视图称为斜视图．如图所示．

画斜视图图时要注意以下几点：

（1）斜视图通常只要求表达物体倾斜部分的实形，故其余部分不必全部画出而用波浪线断开．

（2）画斜视图时，必须在基本视图上用带字母的箭头指明投影部位及方向，并在斜视图上方用相同字母标注名称，如“A向”、“B向”等．

（3）斜视图应尽量配置在箭头所指的方向，并与斜面保持投影关系．为了作图方便和合理利用图纸，也可以平移到其他适当的位置．在不致引起误解时，允许将图形旋转，使图形的主要轮廓或中心线成水平或垂直位置．经过旋转的斜视图，必须在斜视图上标注，如“A向旋转”．

无论哪种画法，标注字母和文字都必须水平书写．

二、剖视图

当物体的内部结构比较复杂时，如果仍用前面所学的视图来表达，那么在视图中必然要画出很多的虚线，这样势必要影响图形的清晰；即不利于看图，也不便于标注尺寸．为了解决物体内部结构的表达问题，在制图中通常采用剖视的方法．

首先我们讲一下剖视图的基本概念和作图方法．

剖视图的基本概念和作图方法

如图为混凝土杯形基础的两个视图，在基础中间有一个用来安装柱子的杯口，它在正视图上用虚线表示．

剖视图的概念：

如果采用剖视图来表达，如图，假想用剖切平面P剖开基础，将处在观察者和剖切面之间的那部分移去，将其余的部分向投影面投影，所得到的图形称为剖视图，简称剖视．

画剖视图的步骤：

（1）确定剖切面的位置

通常用平面作剖切面，画剖视图时，首先要考虑在什么位置剖开物体．为了能确切地表达物体内部孔、槽等结构的真实形状，剖切平面应该与投影面平行，并沿着孔、槽的对称平面或通过其轴线．如上图所示的剖切面即平行于正立投影面，且通过基础前、后方向的对称平面．

（2）画剖视图

由于剖视是假想的，因此作图时，首先要清楚剖切后的情况，哪些部分移去了，哪些部分留下了，哪些部分是被剖切平面切到的，其投影如何？凡剖切平面切到的部分以及在剖切平面后的可见部分轮廓，都用粗实线画出．

（3）画建筑材料图例

在剖视图上被剖切平面切到的断面部分称为剖面．在剖面上应画出材料图例（材料图例出现）．这样，在读图时，便可根据图上有无材料图例或剖面符号就可以分清形体的实体与空心部分，便于想象形体的内、外形状和远近层次．

画剖视图应注意的问题：

1．剖切的假想性：剖切对物体来说是假想的，事实上物体并没有剖开，也没有拿走一部分，所以画完剖视图后，并不影响其它视图的完整性，其它视图仍应画出完整的图形．如基础的俯视图就按完整形体来画．

2．合理地省略虚线：为了使图形更加清晰，剖视图中可省略不必要的虚线．凡是已经表达清楚的结构形状，在其他视图上仍为虚线者可省略不画．

3．剖视图上要防止漏线：剖视图应该画出剖切到的剖面形状的轮廓线和剖切面后面的可见轮廓线．但初学者往往容易漏画剖切面后面的可见轮廓线．

4．剖面线的方向：金属材料的剖面符号，是在剖面内画出间隔相等、方向相同、与水平方向成45的细实线．同一零件各剖面图上剖面线倾斜方向和间隔应一致．
