    电子电路原理图识图心得及电路分析方法

    作者:电子电路
    发表于:2019-11-02
    阅读:1542
    评论:0

      电子电路图一般由电路原理图、方框图和装配(安装)图构成,其中电路原理图是电子电路图的重要组成部分,它是由各种代表实际电子元器件的符号(图形、文字)及注释性字符组成的。

      从电路原理图我们可以看出每个电子元器件的具体参数(如型号、标称值)及各个元器件之间的连接关系。

      识图,是从事电子技术工作人员的一项基本功,通过识图可以帮助人们去尽快地熟悉设备的构造、工作原理,了解各种元器件、仪表的连接以及安装;识图也是进行电子制作或维修的前提;识图也有助于我们迅速熟悉了解各种新型的电子仪器及设备。

      1

      电子电路原理图的识图方法

      识读电子电路原理图必须了解掌握一定的电子技术的基本知识,但是,即使具备一定的电子技术基础知识,在刚开始接触电路图时也会感到有些困难。

      但从多年从事电子技术教学的经验中,我觉得识读电子电路原理图还是有一定方法可以遵循的,下面分享一些结合光控和声控延时照明楼道灯电路(图1)做的总结。

      1

      1、将电路解体分块,分成若干单元电路

      一些复杂的电路,通常可以按照电路所实现的功能分为几个部分,这样可以把一个复杂的电路分解成若干简单的电路来分析, 简化了分析电路的难度。

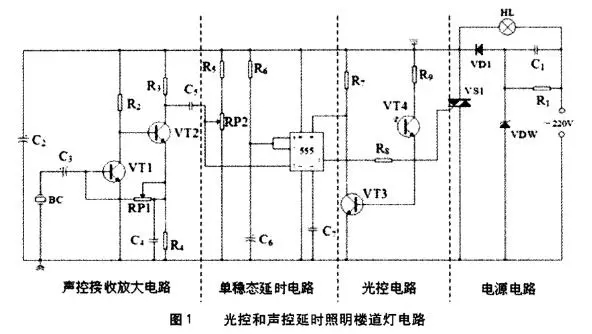

      如光控和声控延时照明楼道灯电路可分解成声控接收放大电路、单稳态延时电路、光控电路和电源电路四个部分,每个部分的分界线如图1 所示(注:C2属于电源电路部分)。

      又如调幅收音机电路可以分解成输入回路、混频、中放、前置低放、功放这几个单元电路。

      1

      2、掌握典型单元电路的结构及特点

      常见的典型单元电路有放大电路、振荡电路、滤波电路等。这些单元电路通常是以三极管或集成电路作为核心器件来组成的,并具 备一定的结构形式,一些复杂的电路都是在这些典型单元电路基础上进行扩充来构成的。

      如放大电路通常是以三极管或集成运放为核心的单元电路,它的结构特点是 有一个输入端和一个输出端;振荡电路通常也是以三极管或集成运放为核心的单元电路。

      它的结构特点是没有对外的电路输入端,在三极管或集成运放的输入端与输 出端之间接有一个具有选频功能的正反馈网络;滤波电路通常以集成运放为核心,它的结构特点是含有电容器或电感器,并在输出端与输入端之间接有反馈元件。



      在图1中,声控接收放大电路是以三极管VT1、VT2为核心的单元电路,光控电路是以VT3为核心的单元电路。

      又如在触发器电路中,基本RS触发器作为存储 单元电路是构成其它复杂触发器的基本逻辑单元,如同步RS触发器,是在基本RS触发器的基础上再增加两个与非门形成的。

      主从RS触发器又是由两个同步RS 触发器构成的,主从JK触发器则又是在主从RS触发器的基础上再增加两个与门而形成的。

      可见,同步RS触发器、主从RS触发器、主从JK触发器都是在基本 RS触发器基础上进行逐步扩充而形成的,基本RS触发器是构成这些复杂触发器的基本逻辑单元,掌握它为我们研究后面几种类型触发器打下基础。

      1

      3、了解电源电路的特点

      电子电路通常以直流稳压电源作为电源给电路提供能量,直流稳压电源通常由变压、整流、滤波和稳压四个部分构成,通过这四个部分的电 路,将交流电转换成直流电。



      如图1中交流220V电压经C1、R1降压、VDW二极管限幅、VD1整流后,得到直流电压经C2电容滤波以后,为整个电路提 供工作电压。

      又如一些门铃电路、充电电路、开关电路,在给这些电路供电时,通常都是将220V市电经变压器降压、四个二极管组成的整流桥整流、电容滤波及 稳压管稳压这几个环节将交流电转变成直流电为电路提供稳定的电源。

      1

      4、将电路归类,按类别研究电路

      电子电路通常可分为以下几种常见类别:报警电路、门铃电路、振荡电路、电源电路、照明与彩灯控制电路、开关与检测电路、传感 器应用电路、555定时器应用电路等。

      上述每种类别电路虽然所采用的电子元器件不同,但电路实现的功能基本是相同的,所以可以从电路所实现功能入手来分析 电路。

      另外,了解一些器件的典型电路结构及其特点,也为我们分析一些复杂电路带来方便。

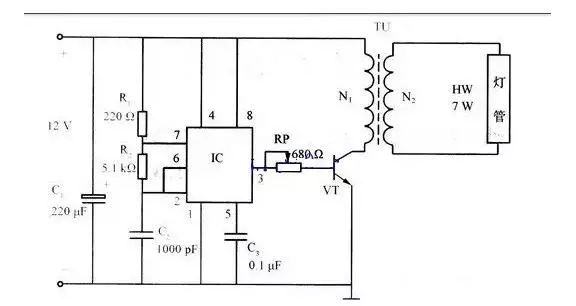

      如555定时器典型电路主要包括用555定时器组成的单稳态触发器、多谐振荡器、双稳态触发器,用这些典型电路可以构成相应的应用电路,如由555组成的单稳态触发器可构成触摸开关电路、定时器等。

      由555组成的多谐振荡器可构成时钟脉冲发生器等,由555组成的双稳态触发器可构成逻辑电平测试电路等。

      如图1,楼道灯所具备的延时功能就是由555定时器构成的单稳态触 发器来实现的。

      1

      5、由浅入深研究某个类别电路

      例如门铃电路,我们可以先掌握简单门铃电路的原理,然后再进一步研究简单变调门铃电路、双音调门铃电路的原理,因为后面 两种类型的门铃电路是在简单门铃电路基础上加以改进扩充而形成的。

      如图1,是光控和声控延时开关电路,我们可以先从相对简单的光控开关电路开始研究,在此 基础上再研究光控延时开关电路,最后再研究声光双控延时开关电路就相对容易些了。

    文章转自:电子电路 微信号:dianzidianlu
