| 911 |
构件的内力分析 |
简单 |
画出图示圆轴的扭矩图，已知M A=5kN.m，M B=2kN.m。

|
|
普通题目 |
|
| 912 |
构件的内力分析 |
简单 |
|
普通题目 |
|
| 913 |
平面连杆机构 |
简单 |
画出各机构的压力角传动角。箭头标注的构件为原动件。

|
|
普通题目 |
|
| 914 |
静力分析基础 |
简单 |

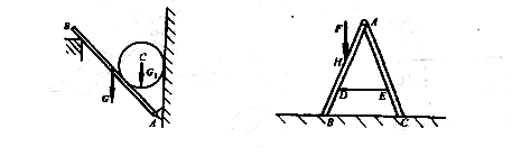

画出图示各结构中AB构件的受力图。

|
|
普通题目 |
|
| 915 |
静力分析基础 |
简单 |
如图所示吊杆中A、B、C均为铰链连接，已知主动力F=40kN,AB=BC=2m，α=30度。求两吊杆的受力大小。

所以，FA=FB=F/2sina=40KN
|
|
普通题目 |
|
| 916 |
凸轮机构 |
简单 |
已知图示凸轮机构的偏心圆盘的半径R=25mm，凸轮轴心到圆盘中心的距离L=15mm，滚子半径r T=5mm。试求：
（1）凸轮的基圆半径RO=？
（2）画出图示机构的压力角
（3）推杆的最大行程H=?
（4）图示位置从动件的位移S=?

|
|
普通题目 |
|
| 917 |
其他常用机构 |
简单 |
|
螺纹的导程S与线数n及螺距p之间的关系是什么？
答：导程S：在同一螺纹线上相邻两螺纹牙之间距离。
线数n：在同一圆柱面上制造螺纹线的数目。
螺距p:相邻两螺纹牙平行侧面间的轴向距离。
因此S=np
|
|
普通题目 |
|
| 918 |
常用机构的概述 |
简单 |
计算下列机构的自由度，并指出复合铰链、局部自由度和虚约束。
 |
|
普通题目 |
|
| 919 |
常用机构的概述 |
简单 |
|
机构具有确定运动的条件是什么？
答：当机构的原动件数等于自由度数时，机构具有确定的运动。
|
|
普通题目 |
|
| 920 |
常用机构的概述 |
简单 |
|
什么是运动副？什么是高副？什么是低副？
答：使两个构件直接接触并产生一定相对运动的联接，称为运动副。以点接触或线接触的运动副称为高副，以面接触的运动副称为低副。
|
|
普通题目 |
|
跳转到
首 页
上一页 1 ... 90 91 92 93 下一页
末页
搜索
由几何关系我们得知求出几个重要点的剪刀和弯矩值我们就可以画出图像。
下面我们开始求在下列几处的剪刀值
在A点左截面，Q=0
在A点右截面，Q=RA=6.25kN
在C点左截面，Q=RA=6.25kN
在C点右截面，Q=RB=-3.75kN
在B点左截面，Q=RB=-3.75kN
在B点右截面，Q=0画出剪刀图，如下图：
同理我们根据几何关系求出几处弯矩值：
在A点，M=0
Mc左=RAx2=12.5kN
Mc右=RAx2-M=7.5kN
在D点，M=0 画出弯矩图，如下图：
（2）解：此题法和上个题步骤基本相同，我们也可以用另外一种方法解题，下面我们用另外一种解法进行求解：
求支反力
由于各段受力情况不同可以分段求解
AC段：
Q=RA=10kN
M=RAX=10x
CD段：
DB段：
Q=RA-2q=-10kN
M=RAX-2q（x-2）=-10x+40
根据上面所求函数我们画剪刀和弯矩图如下
（3）解：求支反力
根据几何关系我们知道剪刀图AC为一水平直线，CD为一条斜线，我们求出关键的点就可以画出线图。
在A点稍左，Q=0
在B点稍右，Q=0
根据上面数值可做剪刀图。
根据几何关系，AC段没有载荷作用，弯矩图为一条斜线；在C点有集中力偶，弯矩图有突变，CB段有均布载荷作用，弯矩图
是一条抛物线。为了做弯矩图，只需求出梁在下面各截面处的弯矩值；
在点A,M=0
在点B,M=0
此外有剪刀图知道，在CB段内有一截面的剪刀为零，这个截面的弯矩是梁CB段内弯矩的极值。即该点的剪刀QD=0，令点D的坐标为x，即：
QD=RA-q（x-l/2）=0得
x=（5/8）l-a^2/l
此点的弯矩值为：
根据上面数值可做剪刀图弯矩如下：
所以，FA=FB=F/2sina=40KN
