| 2391 |
力学 项目六 工程常见结构简介 |
简单 |
如图所示三铰拱的水平推力FH等于。
FP/2
|
|
普通题目 |
|
| 2392 |
力学 项目六 工程常见结构简介 |
简单 |
如图所示桁架中有根零杆。
|
|
普通题目 |
|
| 2393 |
力学 项目六 工程常见结构简介 |
简单 |

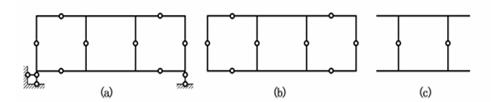

试分析图中所示体系的几何组成。
|
|
普通题目 |
|
| 2394 |
力学 项目六 工程常见结构简介 |
简单 |

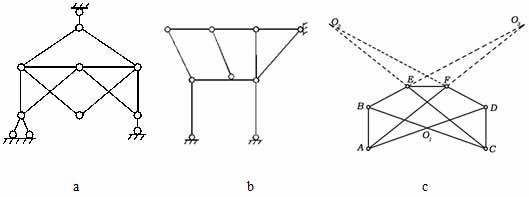

请对下图体系作几何组成分析。
对象：刚片Ⅰ、Ⅱ和Ⅲ；
联系：刚片Ⅰ、Ⅲ有虚铰A（杆、2）；刚片Ⅱ、Ⅲ有虚铰C（无穷远）（杆3、4）；刚片Ⅰ、Ⅱ有虚铰B（杆5、6）；
结论：三铰共线，几何瞬变体系。
b分析：去掉二元体（杆12、杆34和杆56图2.1b），等效图2.1c。
对象：刚片Ⅰ和Ⅱ；
联系：三杆：7、8和9；
结论：三铰不共线，无多余约束的几何不变体系。
c.如图所示体系中，将AB、CD、EF三根链杆视为三个刚片，此三个刚片用虚铰两两相连，且三个虚铰不在同一直线上，根据规则此体系为几何不变的，且无多余约束。
|
|
普通题目 |
|
| 2395 |
力学 项目六 工程常见结构简介 |
简单 |

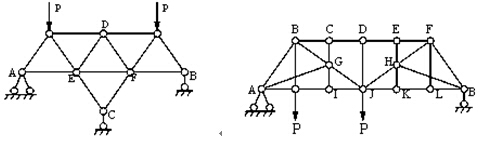

请判断下图桁架中的零杆情况。
b.分析：判断桁架零杆的常用方法是找出桁架中的L型结点和T型结点。如果这两种结点上无荷载作用．那么L型纪点的两杆及T型结点的非共线杆均为零杆。考察结点C、D、E、I、K、L，这些结点均为T型结点，且没有荷载作用，故杆件CG、DJ、EH、IJ、KH、LF均为零杆。考察结点G和H，这两个结点上的两竖向链杆均已判断为零杆，故这两个结点的受力也已成为T型结点的情形．由于没有荷载作用，故杆件AG、BH也为零杆。整个结构共有8根零杆．如图虚线所示。
|
|
普通题目 |
|
| 2396 |
力学 项目六 工程常见结构简介 |
简单 |

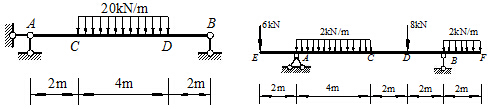

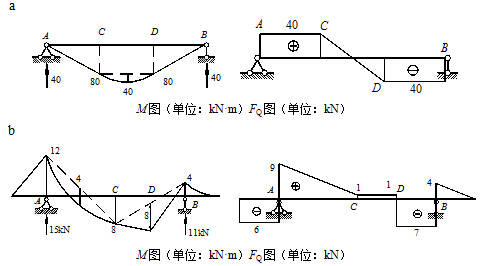

绘制如图所示单跨静定梁的剪力图和弯矩图。
|
|
普通题目 |
|
| 2397 |
力学 项目六 工程常见结构简介 |
简单 |
绘制如图所示多跨梁的内力图。
|
|
普通题目 |
|
| 2398 |
力学 项目六 工程常见结构简介 |
简单 |
试用结点法求图所示桁架杆件的轴力。
|
|
普通题目 |
|
| 2399 |
力学 项目六 工程常见结构简介 |
简单 |
请用截面法求解图所示桁架指定杆件的轴力。
提示：截取Ⅰ.Ⅰ截面可得到FNb、FNc ；根据零杆判断法则，杆26、杆36为零杆，则通过截取Ⅱ.Ⅱ截面可得到FNa。
|
|
普通题目 |
|
| 2400 |
力学 项目六 工程常见结构简介 |
简单 |
选择适当方法求解图所示桁架指定杆件的轴力。
提示：由，可得F6y=0。则根据零杆判别原则，可知FNb= FNc =0。根据结点5和结点2的构造可知，FN23= FN35=0，再根据结点3的受力可知FNa=FP
|
|
普通题目 |
|
